Получение рабочих и механических характеристик асинхронного электродвигателя по упрощенной круговой диаграмме

Назначение

Повышение качества эксплуатации и ремонта электрооборудования

Рекомендуемая область применения

Монтаж, эксплуатация и ремонт электрооборудования

Описание

Частное техническое решение, имеющее самостоятельное значение.

Знание рабочих и механической характеристик асинхронных электродвигателей вследствиеих массового применения весьма актуально. Обычно для получения характеристик асинхронного элетродвигателя используют круговую диаграмму, которую строят по результатам опытов холостого хода и короткого замыкания. Дополнительно необходимо знать активное сопротивление обмотки статора, приведённое к рабочей температуре 75°С. Если проведение опыта холостого хода не вызывает особых затруднений в условиях эксплуатации, то проведение опыта короткого замыкания предусматривает наличие источника трёхфазного пониженного нестандартного напряжения.

С целью упрощения построения круговой диаграммы предлагается вариант её построения по данным опыта холостого хода и паспортным данным асинхронного электродвигателя, приведённым на щитке корпуса электродвигателя. При проведении опыта холостого хода (обычно реального) регистрируют потери холостого ходаdРо (Вт);ток холостого хода при схеме соединения обмотки статора «звездой»iо (А);напряжение холостого хода, равное номинальному,uo= uн(В). По данным опыта холостого хода определяют уголj₀=arccosdРо/ uoio.Из паспортных данных асинхронного электро-двигателя по номинальному значению коэффициента мощностиcosj_нопределяют уголj_н.Затем приступают к построению круговой диаграммы (см. рисунок). Отложив вертикаль напряженияuи горизонталь ОО , под угламиj₀иj_нк вертикали напряжения откладывают с учётом масштаба тока соответственно значения тока холостого хода io - отрезок ОАо и номинального токаiн - отрезок ОАн . Из точки Ао проводят вертикаль и горизонталь. Соединив точки Ао и Ан, к середине отрезка Ао Ан строят перпендикуляр до пересечения в точке О ₁ с горизонталью из точки Ао. Точка О ₁ является центром окружности (центром круговой диаграммы). Из точки Ан опускают перпендикуляр к линии потребляемой мощности ОО(Р ₁=0).Тогда отрезок аА _н с учётом масштаба мощности выражает потребляемую мощность в номинальном режиме. На отрезке аА _н с учётом масштаба мощности откладывают отрезок гА _н, равный номинальной (полезной) мощности электродвигателя Рн из его паспортных данных. Через точку «г» проводят линию полезной мощности А ₀Ак (Р ₂=0). Затем на отрезке аА _н с учётом масштаба момента откладывают отрезок вА _н, соответствующий номинальному значению момента Мн=9,55 Р _н/n_н. Через точку «в» проводят линию момента АоТ (М=0). В дальнейшем порядок построения и пользования круговой диаграммой не отличается от общепринятого.

В таблице приводятся параметры рабочих характеристик асинхронного электродвигателя типа АК 51-4 мощностью 2,8 кВт с номинальным током6,7a,номинальным КПД 78%, номинальным коэффициентом мощности 0,82, номинальной частотой вращения 1370 об/мин, номинальным моментом 19,5 НЧм, полученные по круговым диаграммам, построенным по:

-опытам идеального холостого хода и короткого замыкания;

-опыту идеального холостого хода и данным номинального режима;

-опыту реального холостого хода и данным номинального режима.

Параметры рабочих характеристик электродвигателя АК 51-4

№№ п/п	Р ₂		Р _1, Вт			i, a			М, Нм
№№ п/п	о.е.	Вт	1	2	3	1	2	3	1	2	3
1	0	0	132	165	132	2,8	2,7	2,9	0	0	0
2	0,25	700	858	924	858	3,2	3,1	3,1	4,6	4,4	9,2
3	0,5	1400	1524	1650	1584	3,9	3,8	3,9	9,2	9,0	8,8
4	0,75	2100	2442	2508	2508	4,9	5,1	4,9	14,3	14,3	13,4
5	1,00	2800	3366	3630	3630	6,3	6,7	6,7	19,7	19,5	19,5
№№ п/п п	Р ₂		n, об/мин			cosj			КПД
№№ п/п п	о.е.	Вт	1	2	3	1	2	3	1	2	3
1	0	0	1500	1500	1500	0,09	0,09	0,09	0	0	0
2	0,25	700	1455	1485	1470	0,39	0,41	0,38	0,82	0,76	0,82
3	0,5	1400	1410	1470	1447	0,61	0,63	0,62	0,88	0,85	0,88
4	0,75	2100	1380	1432	1417	0,75	0,75	0,75	0,86	0,84	0,84
5	1,00	2800	1340	1370	1370	0,82	0,81	0,82	0,83	0,77	0,77

Анализ данных таблицы показывает удовлетворительную точность результатов, полученных по традиционному и предлагаемому вариантам построения круговой диаграммы. Для получения механической характеристики данные таблицы должны быть дополнены значениями максимального момента (отрезок А_mМ) и критического скольжения (отношение отрезков дд_кр/де),пускового момента (отрезок к₁А _к) при скольжении,равном 1.

Предлагаемый вариант построения круговой диаграммы может быть использован при изучении курса электрических машин в высших и средне-специальных учебных заведениях.

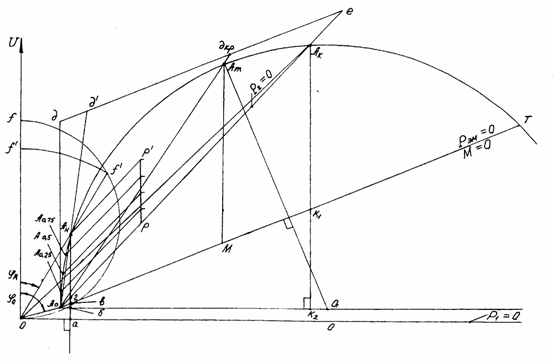

Упрощенная круговая диаграмма асинхронного электродвигателя
