Результат выполнения НИР.

Дроссельные устройства игольчатого типа находят широкое применение впневматических и гидравлических системах и используются для точного регулирования расхода рабочей среды.

Устройство (см. рисунок) состоит из шайбы 1 с калиброванным сопловым цилиндрическим отверстием, запираемым острым коническим клапаном 2. Изменяя величину открытия конического клапана Н добиваются точного регулирова­ния расхода рабочей среды .

Одним их основных параметров, необходимых для расчета расхода среды, является площадь проходного сечения устройстваfдр. Самое узкое сечение канала представляет собой линейчатую поверхность усеченного конуса, образующая кото­рого перпендикулярна образующей конического клапана и проходит через острую кромку отверстия сопла. Площадь этого проходного сечения зависит от величины открытия конического клапана и описывается выражением:

гдеd_др-диаметр соплового отверстия, м;

Н - величина осевого перемещения конического клапана, м;

a-половина угла при вершине конического клапана, град.

При известных геометрических параметрах устройства представленная зави­симость позволяет определять площадь проходного сечения на основании величины осевого перемещения конического клапана, измеряемой с помощью микрометриче­ского винта по соответствующей шкале.

Применение дроссельного устройства игольчатого типа в пневматической схеме прибора для проверки технического состояния камеры сгорания автотрактор­ных двигателей позволило снизить относительные погрешности диагностирования при оценке износа гильзы цилиндра в 1,6 раза, при оценке торцового зазора в пер­вой канавке поршня - в 2,5 раза.

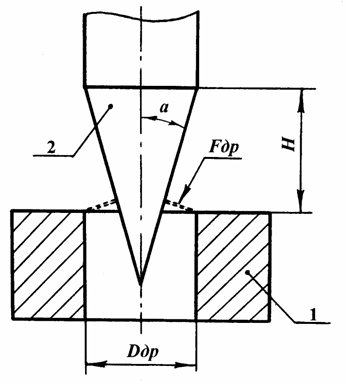

Схема дроссельного устройства игольчатого типа
