"Результат выполнения НИР и ОКТР".

Разработан стенд для испытания пневматических отбойных молотков. Он предназначен для замера рабочих параметров ручного механизированного инструмента в соответствии с ГОСТ 16519-78, ГОСТ 22044-76, ГОСТ Р 51376.1-99 (ИСО 8662-1-88), ГОСТ Р 51376.5-99 (ИСО 8662-5-92) и может быть использован на предприятиях, производящих отбойные молотки, а также в отраслях, использующих их, например, в угольной промышленности. Принципиально на стенде может производиться замер рабочих параметров, помимо отбойных молотков, и других ручных машин, например, рубильных, клепальных и других машин ударного действия.

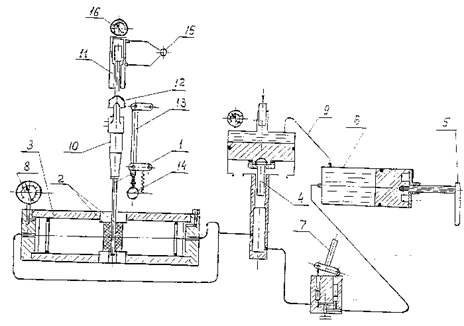

Стенд состоит из следующих элементов (см. рисунок). Рабочая скалка 1 устанавливается между вкладышами 2 фрикционного нагружателя 3 с таким расчетом, чтобы ее нижний конец выступал за пределы вкладышей. Вкладыши фрикционного нагружателя сжимают скалку благодаря подаваемому под давлением в полости фрикциона маслу. Масло поступает из гидроаккумулятора 4 после поворота рукоятки 5 компенсатора 6, закачка масла в который производится с помощью ручного масляного насоса 7. Давление масла во фрикционном нагружателе контролируется манометром 8. В гидроаккумулятор из компенсатора масло поступает по маслопроводу 9. После установки рабочей скалки 1 и ее предварительного обжатия вкладышами за счет создания в цилиндрах фрикционного нагружателя давления в 25 атм, на хвостовик скалки устанавливается испытуемый отбойный молоток 10 соосно с механизмом подачи 11. Молоток соединяется с захватом 12 механизма подачи 11 через резиновый амортизатор. В зависимости от мощности молотка 10 выбирается длина прохождения скалки 1 во фрикционе нагружения ( от 200 мм до 400 мм). В соответствии с выбранной длиной устанавливается верхний рычаг 13 включения секундомера. Затем длина упора на захвате 12 механизма подачи регулируется так, чтобы он включал секундомер 14.

Подача пневматического молотка 10 осуществляется сжатым воздухом. поступающим в механизм подачи 11 через дроссель 15 и контролируется манометром 16. Необходимое усилие подачи устанавливается по манометру 16 с помощью дросселя 15 из расчета:

f_под= 8ЧР,

где Р - давление сжатого воздуха по манометру механизма подачи.

Усилие прижима молотка, согласно требованиям нормативной документации, не должно превышать 200 Н. Из этого следует, что усилие подачи в свою очередь равно:

f_под= 20 -g _шт - g_м,

гдеg _шт- вес подвижных частей механизма подачи (штанги);

g_м- вес молотка.
