Результат конструкторской разработки

Теплообменник может быть использован в любой области промышленности, где технология производства соответствует характеристике. Аппарат работает в условиях запыленности (до 50 г/куб. м), увлажненных сред (до 50% об.).

Отличие от аналогов - данный теплоприемник отличается высокой надежностью, особенно при изменяющихся температурных режимах, возможностью работать при температуре горячего теплоносителя до 800 ^Ос.

Аппарат представляет собой кожухотрубный теплообменник рекуперативного типа, основной особенностью которого является пространственное расположение труб трубного пучка. Теплообменник состоит (см. рис.) из корпуса 1, штуцеров ввода и вывода теплоносителей 2, 6, 7, 8, трубного пучка 3, состоящего из труб 4. Трубный пучок навит вокруг полого сердечника 5 с большим углом подъема относительно оси теплоносителя.

Благодаря витой форме трубного пучка, имеющего большой угол подъема винтовой линии относительно оси теплообменника, компенсируются температурные деформации труб относительно друг друга, вектор скорости запыленного теплоносителя (движущегося по трубному пространству) изменяется плавно, и трубы не забиваются.

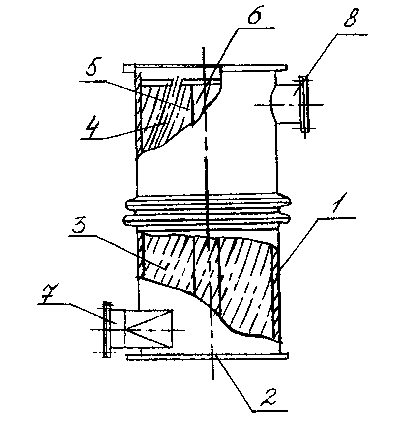

Рис. Теплообменник с витыми трубами
