Частное техническое решение, имеющее самостоятельное значение.

Д ля расстановки сошников сеялки на заданную ширину междурядья ослабляют болты крепления шарниров, и вместе с поводками передвигают их по сошниковому брусу. Для проверки правильности расстановки сошников на требуемую ширину междурядья следует применять сконструированное и разработанное специальное устройство в виде симметричной крестовины. На оси 1 (см. рис. 1) расположена вилка 2 с калиброванной прорезью 3 по размеру конуса сошника. Сверху на оси сделан паз 6 и нанесены метки 7. С помощью винта в пазу крепится вилка 8, в которой неподвижно установлены плечи 5 и 9 с калиброванными углублениями под сошники 10. Расстояние между сошниками проверяют от центра сеялки (см. рис. 2). Крестовину укладывают на площадку и вилкой устанавливают на сошник заднего ряда. Два передних сошника располагают против меток в калибровочных углублениях. Если диски сошников не совмещаются по меткам, то начинают перемещать поводки сошников по пазам угольников крепления до их совпадения.

Одновременно проводят оценку износа дисков сошников. Диски считаются пригодными к работе, если концы вилки не касаются шайбы сошника.

Перед установкой сеялки на глубину высева все сошники регулируют так, чтобы диски свободно вращались от руки без заеданий.

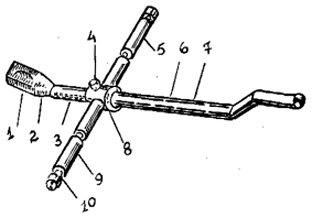

Рис. 1. Симметричная крестовина для расстановки сошников:

1 - калиброванная прорезь; 2 - вилка; 3 - ось; 4 - винт; 5, 9 - плечи; 6 - паз; 7 - метки;

8 - вилка; 10 - калиброванные углубления

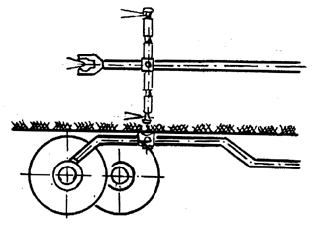

Рис. 2. Схема проверки расстояний между сошниками с помощью крестовины
