Номер

77-023-01

Наименование проекта

Закатка специальная

Назначение

Для закладки резинового уплотнителя при установке стекол в автомобилях.

Рекомендуемая область применения

Сборочные операции в автомобилестроении, вагоностроении.

Описание

Результат выполнения конструкторской разработки.

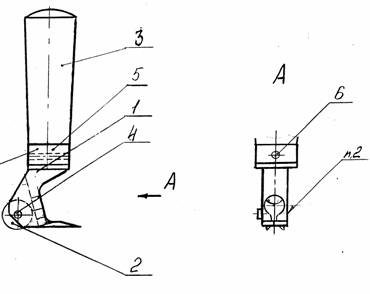

Состоит из следующих основных частей: корпуса 1 (см. рисунок) с закрепленным в нем на оси 4 роликом 2, и соединенного с ручкой 3 через обойму 5 с помощью штифта 6.

Закатка специальная

Принцип работы. Заводим в отверстие на корпусе 1 шнур уплотнителя. Вставляем "носик" закатки в паз прокладки (предварительно установленной вместе со стеклом в корпус автомобиля). Расширяя "носиком" паз прокладки, передвигаем закатку, держа ее за ручку 3, по периметру прокладки и производим установку уплотнителя. Плавность передвижения осуществляется с помощью вращающегося ролика 2, установленного на оси 4 в корпусе 1.

Отличается легкостью и удобством в эксплуатации. Внедрение данной закатки способствует снижению номенклатуры инструмента.

Преимущества перед известными аналогами

При изменении формы отверстия в корпусе можно производить установку уплотнительных шнуров различных габаритных размеров.

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект - 22 тыс. рублей; снижение трудоемкости - 1,4 н/час на единицу продукции; повышение производительности труда в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж
