Наименование проекта Патрон токарный цанговый |
|
Назначение Предназначен для базирования и зажима заготовки шкива вентилятора. |
|
Рекомендуемая область применения Токарная обработка тонкостенных деталей |
|

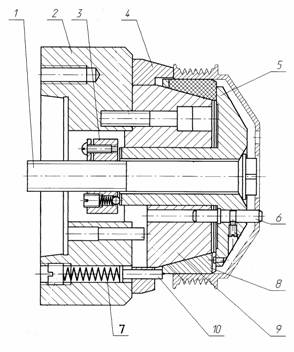

Описание Результат выполнения конструкторской разработки. Патрон состоит из тяги 1 (см. рисунок), корпуса 2, гайки 3, опоры 4, прижима 5, пальца 6, цанги 8, оправки 9, трех плунжеров 10.
Патрон токарный цанговый Принцип работы. Заготовку устанавливают на цангу до упора торцом в опору 4. Включается вращающийся пневмоцилиндр, который закреплен на фланце, установленном на заднем конце шпинделя токарного станка. Пневмоцилиндр связан тягой с тягой патрона 1, которая, двигаясь, тянет прижим 5, он в свою очередь давит на цангу 8, которая, двигаясь по конусной поверхности оправки 9, разжимается и осуществляет зажим заготовки. При разжиме заготовки возврат цанги в исходное положение обеспечивается тремя плунжерами 10 при помощи пружин 7. Повысилось качество обработки. |
|
Преимущества перед известными аналогами Надежность крепления и удобство установки тонкостенных заготовок. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышение производительности труда в 1,25 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
