Результат выполнения конструкторской разработки.

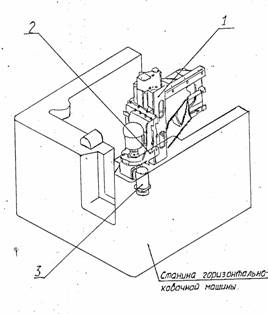

Станок состоит из станины 1 (см. рисунок), фрезерной головки 2, накладной головки 3.

Станок фрезерный переносной

Станина состоит: из кронштейна сварной конструкции, предназначенного для крепления станка к станине горизонтально-ковочной машины; ползуна, позволяющего вручную перемещать фрезерную головку в горизонтальной плоскости вперед и назад с помощью ходового винта. Вертикальная рабочая подача станка происходит через двухступенчатый червячный редуктор вращением ходового винта.

Фрезерной головкой обрабатываются все вертикальные плоскости станины горизонтально-ковочной машины. Ориентация и поворот на 90°головки осуществляется фиксатором. Посредством ходовых винтов на салазках и кронштейна производится ручное телескопическое горизонтальное перемещение фрезерной головки.

Для фрезерования горизонтальных поверхностей в станине горизонтально-ковочных машин используется накладная головка, представляющая собой сварной корпус с вертикально расположенным шпинделем. Ориентация накладного узла фрезерной головки происходит с помощью сухарей.

Станок устанавливается на станину горизонтально-ковочной машины и крепится к ней болтами М24 и М30. После установки станка производят фрезеровку внутренних поверхностей горизонтально-ковочной машины. Ограничение хода вертикальной подачи производится конечными выключателями. Горизонтальное перемещение фрезы производится вручную. Управление главной подачи и силовой фрезерной головкой производится от переносного пульта управления.
