Результат выполнения конструкторской разработки.

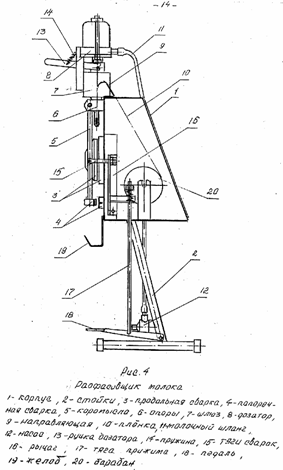

Аппарат состоит из корпуса 1, установленного на ногах 2. На лицевой части корпуса смонтированы продольная 3 и поперечная 4 сварки швов пакета. Прижимные губки сварок закреплены на общем коромысле 5, вращающемся в опорах 6. Для одновременного нажатия прижимных губок в вертикальной сварке имеется пружинная развязка. В верхней части на крышке корпуса смонтированы шлюз 7 с дозатором 8, а также направляющая 9 для ленты 10. Дозатор шлангом 11 соединяясь с насосом 12, постоянно подкачивает фасуемый продукт. Дозатор включается рукояткой 13, а выключается пружиной 14. Полиэтиленовая лента 10, свернутая вдвое, намотана на барабан 20. Зажим ленты в сварках осуществляется с помощью двух тяг 15, рычага 16, тяги 17 и педали 18. Для поддержки пакетов имеется лоток 19. Внутри корпуса смонтирована электрическая схема управления.

Оператор заправляет ленту в рабочее русло и делает вручную протяжку ее до упора. Затем, нажав на педаль, зажимает ленту в сварочных губках и нажимает кнопку пуска. При этом происходит нагрев спиралей вертикальной и горизонтальной сварок. После охлаждения шва отрывается нижняя часть рукава. Сделав несколько протяжек ленты вхолостую, включается насос и начинается расфасовка продукта.
