Номер

69-037-01

Наименование проекта

Комплект защитного отключения сети в аварийных режимах КЗО-1

Назначение

Для защиты потребителей электроэнергии при возникновении аварийных режимов в трехфазной линии электропередач 0,4 кВ

Рекомендуемая область применения

Агропромышленные комплексы

Описание

Результат выполнения конструкторской разработки.

Комплект защитного отключения КЗО-1 содержит два блока - блок контроля и блок отключения.

Блок контроля предназначен для контроля параметров трехфазной питающей сети на вводе электропотребителя.

Блок отключения предназначен для формирования сигнала отключения при отклонении параметров трехфазной сети от нормы у потребителя.

Принцип работы устройства:

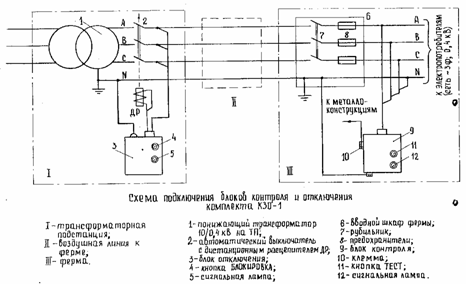

При возникновении несимметрии в сети схема блока контроля (9) генерирует импульсы высокой частоты и передает их во все три фазы, что позволяет при повреждении одного или двух проводов передать сигнал к блоку отключения по оставшимся.

Блок отключения (3) подключается на трансформаторной подстанции к фидеру, питающему объект. Сигнал об аварийной ситуации на линии или на оборудовании объекта, передаваемый со стороны потребителя блоком контроля, поступает в блок отключения, где усиливается, фильтруется, отделяется от помех и, воздействуя на пороговый элемент, включает электромагнит независимого расцепителя автоматического выключателя, который отключает поврежденную линию электропередач к объекту.

Преимущества перед известными аналогами

Эффективная защита за счет быстрого отключения

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Экономический эффект 5.000 рублей

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

25.05.2001
