Результат выполнения конструкторской разработки.

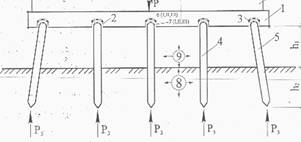

Свайный сейсмостойкий фундамент состоит из ростверка 1 со встроенными вертикальными 2 и наклонными 3 стаканами со сферическими днищами, 4 и 5 - из вертикальных и наклонных свай, 6 и 7 - из составных вкладышей сухого трения на сферических днищах ростверка

1 и на сферических головках вертикальных и наклонных свай: 8-несжимаемый грунт-основание; 9-сжимаемый грунт-основание; 10-здание или сооружение; h₁ и h₂ - верхняя и нижняя части сваи; 6( i, ii, iii) и 7( i, ii, iii) - составные вкладыши сухого трения.

Они предназначены для исключения резонансных явлений, возникающих соответственно при землетрясениях с 7,8,9 балльных сейсмических колебаниях, для передачи давлений от веса здания или сооружения на грунты-основания.

1 - Ростверк. 2 и 3 - Стаканы со сферическими днищами в ростверке. 4 и 5 - Вертикальные и наклонные сваи-стойки. 6 и 7 - Составные вкладыши сухого трения. 8 - Несжимаемый грунт-основание. 9 - Сжимаемый грунт - основание. 10 - Здание.

h₁ и h₂ - Высоты верхней и нижней частей свай-стоек. Р - Вес здания. Р _з - Силы землетрясений.

Схема расположения демпферов сухого трения.

-6,7,8,9 (i.ii,iii)

6,7,8,9 ( i, ii, iii) - Составные вкладыши сухого трения для исключения резонансных явлений, возникающих соответственно при 7,8 и 9 балльных сейсмических колебаниях.
