Результат выполнения научно-исследовательской работы.

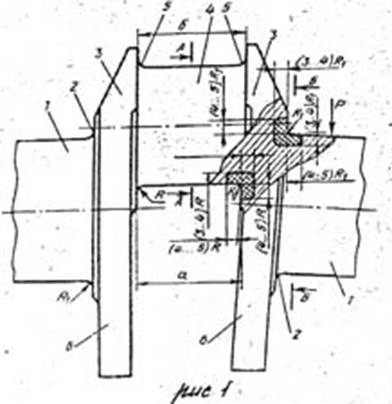

Деформированный вал укладывают крайними коренными шейками 1

(см. рисунок 1) в призмы. Определяют величину и направление прогиба.

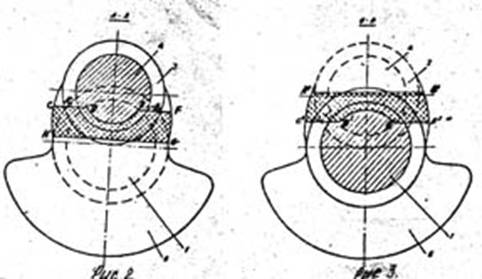

Затем вал помещают на катковые опоры, укрепленные на станине пресса. Специальными индукционными нагревателями проводят местный нагрев галтельных сопряжений 2 (радиусаr₁) и 5 (радиусаr) до температуры 550-600°С на глубину 3-4 радиусов галтеля и ширину 4-5 радиусов галтеля. Нагрев ведут вдоль шейки и щеки 3 от вершины галтеля 5 на всю ширину щеки по дугам окружностей шатунной 4 и коренной 1 шеек, ограниченным точками пересечения проекций окружностей шеек К ₁ и К ₂ в плоскости, перпендикулярной оси вала. СДefgh- участок нагрева. Время нагрева 30 с.

После нагревания металла до соответствующей температуры проводят направленную правку коренной шейки в направлении в направлении, противоположном стреле прогиба вала. Причем вал прогибают на величину прогиба, который он имел до правки. Вал с приложенной нагрузкой выдерживают 7-8 минут. В течение этого времени температура поверхности вала снижается на 150-200°С и действие механизма ползучести металла практически прекращается.

`
