Номер

69-039-01

Наименование проекта

Насос для жидких пищевых продуктов

Назначение

Для подачи молока и других жидких продуктов в низконапорные линии перекачки и расфасовки.

Рекомендуемая область применения

Переработка молочной продукции

Описание

Результат выполнения конструкторской разработки.

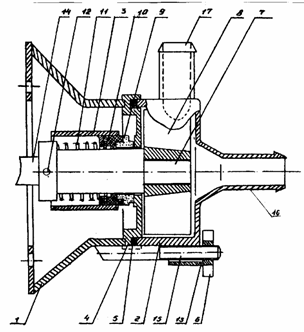

Насос состоит из основания 1; корпуса 2; донной части 4; прокладки 5; манжеты 10; лопатки, посаженной на удлинитель 7 вала 14, электропривода 8. Для уплотнения вала привода с насосом имеются кольцо 9, манжета 10, стакан 3 и пружина 11. Удлинитель фиксируется на валу 14 электродвигателя штифтом 12. Крепеж состоит из шпилек 15, шайбы 13 и гаек 6.

Работает насос по центробежному принципу, всасывая жидкость в центробежный патрубок 16 и выбрасывая в патрубок 17. За счет подобранных параметров лопатки и конуса насоса, а также зазоров между ними обеспечивается напор и производительность 600 л/час, что соответствует работе малых линий перекачки и расфасовки жидких продуктов.

Преимущества перед известными аналогами

Простота конструкции

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение производительности труда в два раза. Экономический эффект 3.000 рублей.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.05.2001
