Номер 66-024-01 |
|||
|
Наименование проекта Испытательный стенд |
|||
|
Назначение Проверка пневматических измерительных преобразователей давления. |
|||
|
Рекомендуемая область применения Приборостроение. Приборы для теплотехнических и теплофизических измерений. |
|||
|

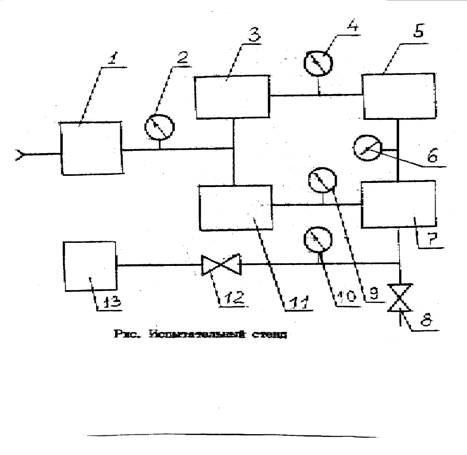

Описание Внедрение стенда для проверки пневматических измерительных преобразователей давления является результатом конструкторской разработки (КД № 99-054-66) ЗАО «Сахалинприбор». Стенд включает в себя баллон со сжатым газом (воздух, азот), вентили, манометры, редукторы, поверяемый прибор, фильтры и самописец. Принцип работы. Давление из воздушной магистрали (см. рисунок) через фильтр 1, редукторы 11 и 3 поступает одновременно на преобразователь 7 и на самописец 5. величина давления на входе магистрали контролируется манометром 2, а затем редукторами-манометрами 9 и 4. Для работы преобразователя давления необходимо также дополнительно подавать газ из другой магистрали, так как диапазон работы прибора 0 ± 16 кг/см 2, а давление в воздушной магистрали не более 10 кг/см 2. для этого из баллона с редуктором 13 через вентиль 12 подается сжатый воздух на преобразователь, давление которого контролируется по манометру 10, а величина давления, поступающая с преобразователем на самописец, - образцовым манометром 6. сброс давления из всех магистралей производится вентилем 8. Испытательный стенд обеспечивает проверку пневматических преобразователей с наименьшими затратами. Время проверки сокращено в 1,8 раза.
Годовой экономический эффект - 31 тысяча рублей. |
|||
|
Преимущества перед известными аналогами Надежность, экономичность, проверка преобразователей давления с наименьшими затратами, величина давления контролируется редукторами-манометрами и дополнительно образцовым манометром. |
|||
|
Стадия освоения Внедрено в производство в ЗАО "Сахалинприбор", г.Южно-Сахалинск |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства). Давление контролируется манометрами с точностью до 0,01 кг/см кв. Использование самописца и каскада манометров обеспечивает бесперебойность и поступательность операций контроля и проверки. |
|||
|
Технико-экономический эффект Время проверки пневматических преобразователей сокращено в 1,8 раза. простота конструкции обеспечивает надежность контроля. Годовой экономический эффект 31 тыс. рублей. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 14.06.2001 |
