Номер 66-019-01 |
|||
|
Наименование проекта Приспособление для правки кольца сеноворошилки ВСР-Ф-3,31 |
|||
|
Назначение Правка, ремонт кольца сеноворошилки ВСР-Ф-3.31 в условиях мастерских по ремонту кормоуборочной техники. |
|||
|
Рекомендуемая область применения Сельское и лесное хозяйство. Механизация и электрификация сельского хозяйства. |
|||
|

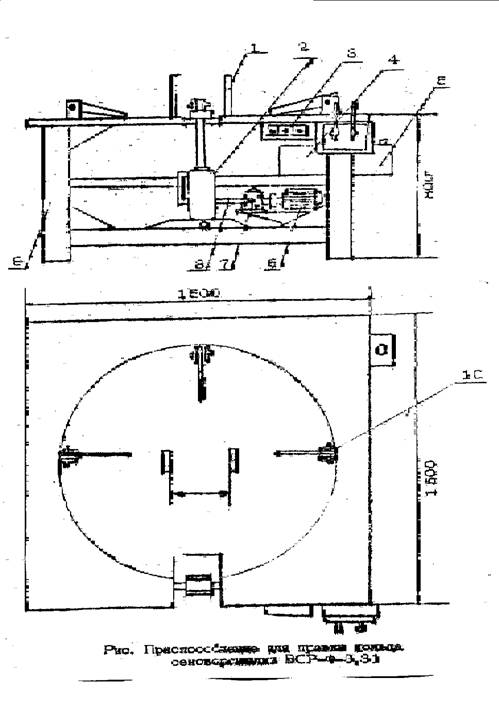

Описание Внедрение данного приспособления является результатом технологической разработки и производственного опыта КСП «Корсаковское». Приспособление состоит (см. рисунок) из стола 9, электродвигателя 6, насоса НШ-32 (7), кнопки 3, пускателя 4, стойки для крепления наждака 1, бака для масла 5, гидроцилиндра 2, соединительных шлангов 8 и четырех прижимных устройств 10, которые закреплены на столе.
Принцип работы. Нестыкованное кольцо из трубы укладывается на стол и приживается четырьмя прижимными устройствами, которые приварены к столу по размеру кольца диаметром 1080 мм. Оно отрезается кругом точно по размеру, для чего на столе специально вырезан паз. С помощью гидравлического устройства кольцо стыкуется и прихватывается на сварку с верхней частью. Кольцо снимается, приваривается до конца и снова устанавливается в приспособление для правки, которая производится с помощью гидравлического устройства. Внедрение приспособления позволило сократить в 2,4 раза время на правку кольца, ликвидировать ручной труд. Годовой экономический эффект 27 тысяч рублей. |
|||
|
Преимущества перед известными аналогами Экономичность, кольцо сеноворошилки стыкуется и приваривается с помощью гидравлического устройства при посредстве прижимных устройств. |
|||
|
Стадия освоения Внедрено в производство в КСП "Корсаковское" |
|||
|
Результаты испытаний Оптимальный размер прижымных устройств должен соответствовать размеру кольца и составлять 1080 мм. Специально вырезанный паз сокращает время разметки и последующих операций в 1.6 раза. Абсолютная погрешность 0,6 - 0,8 мм. |
|||
|
Технико-экономический эффект Ликвидирован ручной труд, время на правку кольца сокращено в 2,4 раза. Годовой экономический эффект - 27 тысяч рублей. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 16.05.2001 |
