Результат выполнения конструкторской разработки.

Предназначено для автоматизированного учета продукции и может быть использовано в автоматизированных системах для программного подсчета выпускаемой продукции на автоматических линиях в различных отраслях промышленности, например, в металлургической промышленности на прокатных станах.

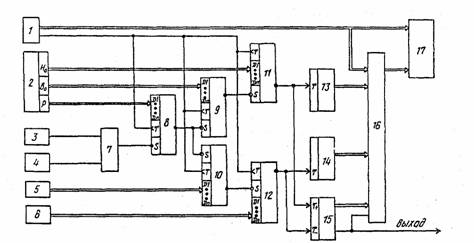

Устройство (см. рисунок) содержит генератор импульсов, блок 2 ввода информации, датчик 3 наличия изделия, датчик длины, датчик 5 фактического значения ширины изделия, датчик 6 фактического значения толщины изделия, элемент И 7, умножители 8-12 частоты, счетчики 13 и 14, реверсивный счетчик 15, коммутатор 16, блок 17 индикации.

Генератор импульсов формирует на своих выходах разнесенные во времени импульсы для управления чтением информации в коммутаторе 16 и записи ее в блок 17 индикации, а также тактовую частоту для умножителей 8-12 частоты и может быть реализован по известным схемам на кварцевом резонаторе и делителях на интегральных микросхемах.

Блок ввода информации предназначен для задания значе­ний параметров изделий, например, проката, и может быть вы­полнен, например, на галетных переключателях при ручном за­дании параметров или на бесконтактных элементах памяти при автоматическом задании.

В качестве датчика наличия изделия может быть использо­ван любой датчик, реагирующий на металлические изделия, в качестве датчика фактического значения ширины - фотоэлектрический бесконтактный шириномер, в качестве датчика %. факти­ческого значения толщины - измеритель толщины в комплекте с цифровыми вольтметрами. Умножители 8-12 частоты следова­ния импульсов обеспечивают умножения последовательностей импульсов на заданные в параллельном коде значения парамет­ров проката, поступающие соответственно на вторые входы умножителей.

Счетчики 13 и 14 предназначены для учета соответственно теоретической и фактической массы прокатанного металла на текущий момент времени. Реверсивный счетчик 15 обеспечивает качественное (опережение или отставание) и количественное сравнение фактической массы прокатанного металла с теоретической.

Коммутатор предназначен для организации вывода инфор­мации со счетчиков 13-15 на шину для индикации и регистрации и может быть выполнен из групповых элементов запрета на каждый счетчик, выходы которых поразрядно с другими счетчиками объединены и являются информационным выходным каналом коммутатора. Вывод информации каждого параметра в канал обеспечивается поочередным подключением разрешающих сиг­налов к групповым элементам запрета соответствующего пара­метра.

Блок индикации предназначен для отображения цифровой информации, вырабатываемой устройством на выносных табло, на табло коллективного пользования технологического персона­ла. Формирователь предназначен для формирования по каждому входному сигналу распределенных во времени кодовых пачек импульсов 1-2-4-8 по выходам с четвертого по седьмой для записи значения числа из регистров 19.1-19.3 в счетчики 22.1-22.3 и управляющих сигналов по выходам с первого по третий для формирования выходного сигнала с каждого счетчика 22.1-22.3 при их переполнениях, для установки элементов 23.1-23.3 памяти в нулевое (исходное) состояние, для блокировки записи информации в регистры 19.1-19.3 на время формирования кодовых пачек импульсов.
