Результат выполнения конструкторской разработки.

Изобретение относится к жестким элементам для защиты отдельных изделий и может быть использовано для защиты резь­бы при погрузочно-разгрузочных работах, транспортировке и хранении.

Устройство для защиты резьбы содержит металлическую обечайку с закатанным торцем и резьбовой эластомерный вкладыш. На закатанном торце обечайки выполнены зубья треугольной формы, а на соответствующем торце эластомерного вкладыша канавки. На боковой поверхности резьбового вкладыша вы­полнены прорези в виде равномерно расположенных глухих пазов осевого направления глубиной не менее 2/3 толщины стенки. Выполнение на закатанном торце металлической обечайки зубьев треугольной формы, а на соответствующем торце резьбового эластомерного вкладыша канавки позволяет надежно закрепить резьбовой эластомерный вкладыш в обечайке за счет вдавливания зубьев при закатке торца в соответствующие канавки вкладыша, что предотвращает прокручивание металлической обечайки

относительно резьбового, эластомерного вкладыша. Наличие прорезей на боковой поверхности резьбового эластомерного вкладыша, выполненных в виде равномерно расположенных глу­хих пазов осевого направления на глубину не менее 2/3 толщины стенки, позволяет компенсировать температурные изменения размеров эластомерного вкладыша.

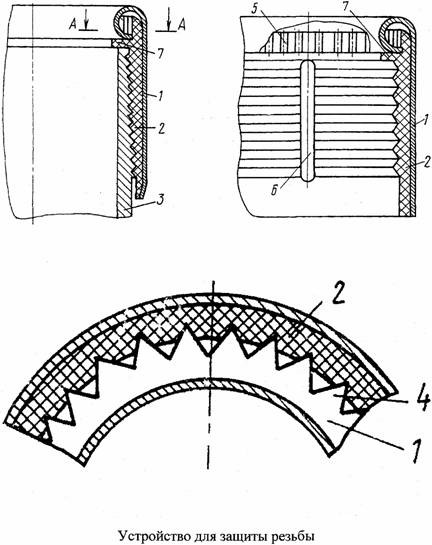

Устройство для защиты резьбы (см. рисунок) содержит ме­таллическую обечайку с закатанным торцем 1 и резьбовой эластомерный вкладыш 2, непосредственно сопрягаемый с защищае­мой резьбой 3. Резьбовой эластомерный вкладыш защемлен зака­танным торцем металлической обечайки на котором имеются зубья 4, вдавливающиеся при закатке в соответствующие канавки резьбового эластомерного вкладыша. Упорный элемент 5, выпол­ненный за одно целое с вкладышем, обеспечивает фиксацию устройства на защищаемой резьбе. Глухие пазы 6 осевого направления выполнены на боковой поверхности вкладыша. Упорный эле­мент 7, выполненный за одно целое с резьбовым вкладышем обеспечивает фиксацию устройства на защищаемой резьбе.

Устройство для защиты резьбы работает следующим обра­зом. Устройство вручную или механически наживляют на резьбу и завинчивают до упора. При этом витки резьбы резьбового эластомерного вкладыша входят в сопряжение с витками резьбы на трубе защищая ее от повреждения. При монтаже и демонтаже устройства зубья металлической обечайки, вдавленные в эластомерный вкладыш, препятствуют прокручиванию обечайки относительно резьбового эластомерного вкладыша. Глухие пазы осевого направления компенсируют температурные изменения резьбового вкладыша.

Предотвращено прокручивание металлической обечайки относительно резьбового эластомерного вкладыша.
