Результат выполнения конструкторской разработки.

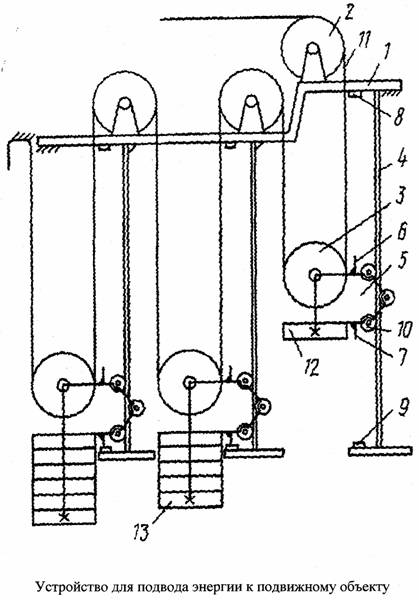

Устройство (см. рисунок) состоит из рамы 1, закрепленной неподвижно, стационарных блоков 2, закрепленных на раме, подвижных блоков 3, способных перемещаться по направляющей 4. Каждый подвижный блок закреплен в отдельном корпусе 5, имеющем верхний 6 и нижний 7 упоры, которые в крайних верхнем и нижнем положениях опираются на верхний 8 и нижний 9 упоры направляющей. Для перемещения подвижных блоков по направляющей предусмотрены ролики 10, закрепленные на корпусе подвижного блока.

Устройство работает следующим образом. При увеличении натяжения кабеля 11, связанного с передвижением объекта от уст­ройства, начинает подниматься блок с наименьшей массой груза 12. Постоянное натяжение, равное половине массы блока, под­держивается до тех пор, пока верхний упор корпуса блока 6 не достигнет верхнего упора направляющей 8. В момент остановки первого блока начнет подниматься следующий блок с массой 13, имеющий наименьшую массу из блоков, находящихся в нижнем положении. При уменьшении натяжения кабеля, связанного с движением приемника к устройству, работа блоков происходит в обратном порядке.

При достижении объектом крайних положений последний из поднимающихся или опускающихся блоков не доходит до упо­ра. Максимальное натяжение развивается при наибольшем удалении приемника от устройства и определяется максимальной массой блока. Минимальное положение соответствует крайнему ближнему положению. Величина участка, на котором поддерживается постоянное натяжение, равна удвоенному ходу блока.
