Номер

65-110-01

Наименование проекта

Приспособление для измерения ординат путейских реперов

Назначение

Приспособление предназначено для проведения замера ординат путейских реперов

Рекомендуемая область применения

Метрополитен, служба путей и тоннельных сообщений

Описание

65-110-01

Результат выполнения конструкторской разработки.

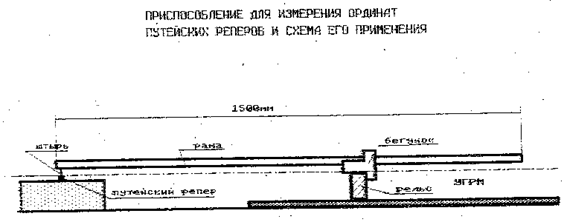

Приспособление включает в свой состав раму, металлическую мерную ленту, штырь, подвижный бегунок.

Рама. являющаяся основанием, изготовлена из дюралюминиевого уголка длиной 1,5 м. Металлическая мерная лента жестко закреплена на раме. Заостренный штырь жестко закреплен на одном конце рамы и точно совмещен с нулевой отметкой на ленте. Подвижный бегунок, специально изготовленной формы, передвигается по раме, фиксируя замеры.

При производстве измерений заостренный конец штыря на раме вставляется в отверстие на головке путейского репера. Рама кладется на головку ближайшего к нему рельса и бегунок прижимается к рабочей грани рельса. По верхнему краю бегунка снимаются данные.

Преимущества перед известными аналогами

Позволяет значительно сократить время, затрачиваемое на измерение ординат обычным способом, повысить точность измерений. позволяет обходиться бригадой из 2-х человек вместо 3-х.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение производительности труда на 30%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.10.1998
