Номер 65-120-01 |
Наименование проекта Устройство уравновешивания верхнего валка рабочей клетки прокатного стана |
Назначение Для обработки металлов давлением |
Рекомендуемая область применения Металлургия, рабочие клети обжимных и заготовочных станов горячей прокатки |
Описание
01

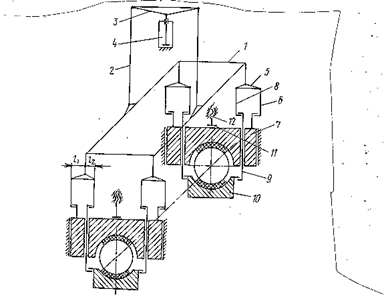

Результат выполнения конструкторской разработки. Относится к обработке металлов давлением, более конкретно к прокатным станам, и может быть использовано в рабочих клетях обжимных и заготовочных станов горячей прокатки. Устройство (см. рисунок) содержит траверсу 1, связанную при помощи тяг 2 и коромысла 3 с цилиндром 4. На концах траверсы шарнирно закреплены четыре двуплечих рычага 5. Каждый из рычагов одним концом соединен шарнирно с тягой 6 подушки 7, а другим концом через промежуточную тягу 8 посредством Г-образных подхватов соединен с соответствующей тягой 9 бугеля 10, при этом отношение плеч рычага 5 i1 qb + qб --- = ----------------- , i2 qп + qнв где qВ масса валка; qб масса бугеля; qп масса подушки; qнв масса нажимного винта и его подпятника. Подушки опираются через подпятники 11 на нажимные винты 12. Устройство работает следующим образом. При вращении нажимных винтов подушки и бугели вместе с валком перемещаются синхронно поступательному движению винта за счет подвески их через систему тяг 2, 6, 8 и 9, рычагов и коромысла и противодавления в цилиндре, при этом обеспечивается выборка зазоров соответственно между валком и подушками, между подушкой и подпятником, а также между винтом и его гайкой. За счет независимой подвески бугелей и подушек к траверсе через двуплечие рычаги с упомянутым выше соотношением их плеч между валком и соответственно подушками и бугелями поддерживается автоматически минимальный уровень давления на их вкладыши. При перевалке валков вращением нажимных винтов подушки с бугелями и валком опускаются и устанавливаются с помощью протавок на подушки нижнего валка, сбросом давления в цилиндре траверса дополнительно опускается на некоторую величину и между Г-образными подхватами тяг 6 и 8 и соответственно подушек и тяг образуется зазор для свободного вывода валка и подушек с бугелями (совместно с комплектом нижнего валка) из окна станины рабочей клетки. Заводка нового комплекта валков осуществляется в обратном порядке. Обеспечивается постоянное по величине усилия поджатия вкладышей подушки к шейке валка в процессе эксплуатации. В результате за счет воздействия предлагаемой схемы уравновешивания через тяги и двуплечие рычаги осуществляется постоянное и минимально допустимое по величине поджатие к шейке валка к вкладышам подушек. Наличие промежуточной тяги упрощает перевалку валков. Внедрено на АООТ "Уральский завод тяжелого машиностроения". |
Преимущества перед известными аналогами Аналоги не известны |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Снижение трудоемкости на 25% |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 16.08.1999 |
