Результат выполнения конструкторской разработки.

Нагнетательный трубопровод насоса аппарата с меньшим давлением соединен трубопроводом с сепаратором или растворной камерой аппарата с большим давлением. Целесообразно аппарат с меньшим давлением снабдить регулятором уровня раствора, размещенным на трубопроводе, посредством которого нагнетательный трубопровод данного аппарата соединен с большим давлением.

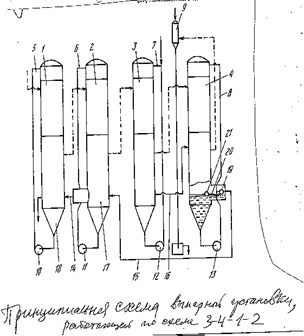

Установка (см. рисунок) состоит из выпарных аппаратов 1,2,3,4 (возрастание позиций по ходу движения пара) с нагнетательными трубопроводами 5,6,7,8, конденсатора 9, насосов 10,11,12,13, трубопроводов 14,15,16, и паропроводов. Нижняя часть каждого из аппаратов 1,2,3,4 состоит из сепаратора 17 и растворной камеры 18 (на чертеже обозначены только сепаратор 17 аппарата 2 и растворная камера 18 аппарата 1). Кроме того, аппараты 2 и 4 установки снабжены регуляторами уровня, установленными на трубопроводах 6,8 и состоящими из рабочего органа 19, соединенного штоком 20 с поплавком 21.

Установка работает следующим образом. Исходный раствор подается в аппарат 3, проходит через греющие трубы (в которых установлены вставки для создания пленки) и попадает через сепаратор в растворную камеру, из которой часть его по трубопроводу 16 поступает за счет разности давлений (не менее 0,4 ат) в аппарат 4. Большая же часть потока поступает при помощи насоса 12 через трубопровод 7, вновь в верхнюю растворную камеру аппарата 3. В сепараторе аппарата 4 раствор частично самоиспаряется и опускается в растворную камеру, из которой, в зависимости от уровня раствора, поступает по трубопроводу 15 в аппарат 2 или подается насосом 13 через трубопровод 8 в верхнюю растворную камеру аппарата 4.

При высоком уровне раствора поплавок 21 поднимается и рабочий орган 19 перекрывает трубопровод 15. В корпусе 2 раствор, поступивший из корпуса 4, засасывается насосом 11 и через трубопровод 6 поступает в верхнюю растворную камеру, а оттуда в греющие трубы, в которых установлены вставки, образующие падающую пленку раствора. Происходит интенсивное выпаривание раствора, который в сепараторе 17 отделяется от пара. Последний отводится в аппарат 3, а раствор следует на циркуляцию, если уровень его в сепараторе 17 низок (при этом перекрыт трубопровод 14), или частично откачивается в аппарат 1, если уровень раствора высок из аппарата 1 выходит окончательно упаренный раствор. Соковый пар движется из аппарата в аппарат за счет перепада давлений (от 1 к 4).

Во всех аппаратах раствор постоянно циркулирует по трубопроводам 5, 6, 7, 8 в большей или меньшей степени.

Таким образом, применение регуляторов уровня раствора в выпарной установке дает возможность использовать циркуляционные насосы для транспорта раствора из аппарата с меньшим давлением в аппарат с большим давлением. В результате отпадает надобность в транспортных насосах.

Внедрено в АООТ Богословском алюминиевом заводе.
