Результат конструкторской разработки.

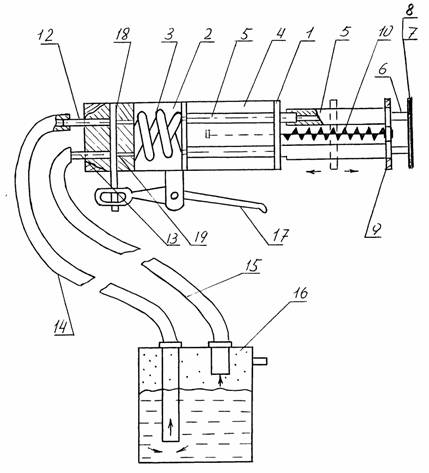

Устройство для нанесения лекарственного ветеринарного препарата содержит корпус 1, разделенный на две камеры: смесительную 2, в которой размещен эмульгатор 3, и прилегающую камеру 4 к насадке. Через камеру 4 проходят связанные со смесительной камерой 2 гибкие рожки 5 распределительной насадки, имеющие на концах гибкие оливы 6, к которым жестко закреплен аппликатор 7 в виде гибкого кольца, по внутренней стороне которого выполнены отверстия 8 диаметром 1-1,5 мм на расстоянии друг от друга не менее 10 мм, при этом аппликатор в виде гибкого кольца выполнен с возможностью повторения формы морды животного для плотного прижимания к поверхности кожи. Рожки проходят через отверстия опорной пластины 9. Насадка снабжена опорным элементом в виде осевого стержня 10 с пружиной 11. На задней стенке смесительной камеры имеются штуцеры 12 и 13, на которые одеты шланги 14 и 15, соединяющие смесительную камеру с емкостью 16 для лекарственного средства и воздуха под давлением, причем шланг 14 подсоединен к емкости 16 снизу (по жидкости), а шланг 15 вверху (по воздуху). На корпусе шарнирно закреплена рукоятка 17, короткий конец которой снабжен клапанами 18 и 19, перекрывающими соответственно штуцеры 12 и 13.

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЛЕКАРСТВЕННЫХ СРЕДСТВ

В емкость заливается лекарственное средство и герметично закупоривается, в нее закачивается под давлением воздух. Давление воздуха поддерживается на постоянном уровне с тем, чтобы расход лекарственного средства был постоянным в единицу времени. Придерживая голову животного, к передней части морды животного вокруг носа прижимают аппликатор, выполненный в виде морды животного. В это время пружина сжимается, а стержень проходит вглубь камеры. Нажатием на рукоятку оттягиваются клапаны, освобождаются отверстия штуцеров и в полость смесительной камеры поступают под давлением лекарственное средство и воздух. Спиральный эмульгатор, вращаясь под действием струи лекарственного средства, создает мелкодисперсную эмульсию лекарственного средства с воздухом, которая через пластину по рожкам, оливам и через отверстия распыляется по коже животного вокруг носовой полости.

Предлагаемая полезная модель по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

·упрощение процесса и повышение эффективности обработки животных;

·сокращение расхода лекарственных препаратов за счет плотного прижимания аппликатора к поверхности кожи животного вокруг носовой полости;

·исключение травматизма за счет того, что лекарство не вводится в ноздри животного, а распыляется вокруг;

·предохранение животного от введения лекарственного препарата во внутрь носовой полости.
