Результат выполнения конструкторской разработки.

В состав доильно-молочной линии (ДМЛ) входят узлы и агрегаты, обеспечивающие процессы получения молока, его сбора и обработки. Основными из них являются: доильный аппарат, молокопровод и молочный насос. От конструктивного совершенства этих элементов ДМЛ во многом зависит как количество, так и качественные показатели получаемой продукции (молока), что в целом определяет эффективность молочного животноводства.

Основным недостатком выпускаемых промышленностью доильных аппаратов с клапанно - мембранными пульсаторами является зависимость частоты пульсаций от величины вакуума в системе, что приводит к нарушению режима доения и торможению рефлекса молокоотдачи.

Для повышения эффективности функционирования ДМЛ предложено заменить клапанно - мембранные пульсаторы на электромагнитные пульсаторы.

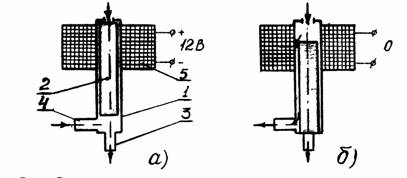

Принципиальная схема электромагнитного пульсатора показана на рисунке 1. Он состоит из корпуса 1, внутри которого расположен клапан (сердечник) 2. Корпус имеет два штуцера: штуцер 3 - для подключения пульсатора к вакуумной магистрали, штуцер 4 - для подсоединения к пульсатору исполнительного механизма (диафрагменного насоса, доильного стакана, пневмокамеры и т.д.). В верхней части корпуса имеется электромагнитная катушка (соленоид) 5.

Рис. 1 . Схема электромагнитного пульсатора

®- направление движения воздуха

Управление пульсатором осуществляется от специального блока.

При подаче от блока к пульсатору напряжения, сердечник поднимается в верхнее положение, что обеспечивает подачу к исполнительному механизму вакуума (рис.1,а). При обесточивании катушки сердечник опускается в нижнее положение, что приводит к подаче в исполнительный механизм атмосферного воздуха (рис. 1,б).

Электрическая схема блока управления обеспечивает возможность изменения частоты пульсаций от 0.1 до 2Гц, а также изменение соотношения между фазами (тактами) в пределах 30:70 - 80:20.
