Результат конструкторской разработки.

Прибор изготовлен по упрощенной схеме нелинейного двойного Т-образного четырехполюсника. Принцип работы прибора основан на измерении приращения емкости конденсаторного датчика, в который помещается порция контролируемого зерна. Увеличение влажности зерна приводит к росту его диэлектрической проницаемости и вызывает соответствующее возрастание емкости датчика, измеряемое электрической схемой прибора.

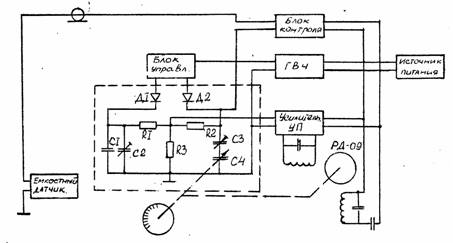

Прибор состоит из электронного измерительного блока (см. рисунок), выполненного из отдельных узлов с применением интегральных схем и выносного емкостного датчика поверхностного типа.

ВЛАГОМЕР

В приборе используется компенсационный метод измерения емкости, осуществляемый путем подключения к выходу измерительной схемы унифицированного полупроводникового фазочувствительного усилителя типа УП и реверсивного двигателя типа РД-09, вал которого механически связан с ротором компенсирующего конденсатора и шкалой прибора.

Исследуемую пробу зерна засыпают в датчик с постоянной высоты, что обеспечивает постоянство насыпной плотности.

Электронный блок прибора можно использовать как универсальное вторичное устройство для работы с конденсаторными датчиками других типов (уровня, перемешивания давления и т.д.). При этом будет меняться конструкция выносного датчика).
