Результат конструкторской разработки.

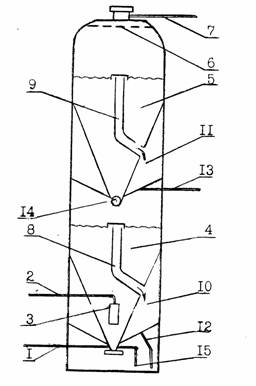

Исходная вода по трубопроводу 1 (см. рисунок) подается тангенциально в нижнюю коническую часть аппарата с углом конусности 18-20°и смешивается с паром, подаваемым по трубопроводу 2 через специальное барботирующее устройство 3. В результате повышения температуры растворимость сульфата кальция снижается и происходит его кристаллизация на взвешенной присадке в первой ступени аппарата 4. Частично умягченная вода, содержание сульфата кальция в которой соответствует растворимости полуводной модификации в этих условиях, отделяется от взвешенных частиц и поступает во вторую ступень аппарата 5, где во взвешенном состоянии находится ангидрит сульфата кальция. В результате происходит дальнейшее умягчение воды, и концентрация сульфата кальция в ней приближается к растворимости в данных условиях безводной модификации сульфата кальция. Умягченная вода отделяется от кристаллического осадка и через дырчатый лист 6 выводится из аппарата по трубопроводу 7. Уровень контактной массы в первой 4 и второй 5 ступенях аппарата поддерживается путем отвода избытка ее по трубопроводам 8 и 9 в шламоуплотнители 10 и 11, откуда уплотненный шлам периодически выпускается по трубопроводам 12 и 13. Наиболее крупные частицы кристаллической массы перепускаются из второй ступени 5 в первую ступень 4 путем поднятия шарового затвора 14, а на первой ступени 4 выводятся по трубопроводу 15.

АППАРАТ ДЛЯ ТЕРМИЧЕСКОГО УМЯГЧЕНИЯ ВОД

С ПОВЫШЕННЫМ СОДЕРЖАНИЕМ СУЛЬФАТА КАЛЬЦИЯ
