Наименование проекта Вибратор гидравлический |
Назначение Для виброударной обработки призабойной зоны пласта с целью увеличения проницаемости, освоения и повышения производительности эксплуатационных нагнетательных скважин |
Рекомендуемая область применения Разработка, бурение и эксплуатация нефтяных и газовых скважин |

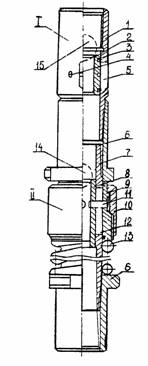

Описание Результат конструкторской разработки. Вибратор представляет собой корпус 7 (см. рисунок), закрепленный между двумя центрирующими муфтами 6. В корпусе расположен золотник 8 с посадочным седлом под шар 14. Золотник соединен с подвижной втулкой 9 пальцами 11. Для предотвращения выпадания пальцев с внешней стороны подвижной втулки закреплена стопорная втулка 10. Под подвижной втулкой смонтирована витая пружина 13. ВИБРАТОР Процесс вибровоздействия на призабойную зону пласта осуществляется следующим образом. Вибратор опускают в скважину на насосно-компрессорных трубах и устанавливают в средней части интервала перфорации пласта. Заменяют жидкость в скважине необходимой рабочей жидкостью, проводят вспомогательные технологические операции (промывка, опрессовка и т.п.). Обвязку устьевого оборудования и насосных агрегатов производят таким образом, чтобы была возможность переключением задвижек осуществлять прямую и обратную промывку и сбор рабочих растворов, выходящих из скважины, или их сброс. Вибратор включается в работу при посадке шара - седло золотника. При закачке жидкости в насосно-компрессорные трубы создается избыточное давление, и золотник 8 вместе с шаром и подвижной втулкой 9 опускается вдоль промывочных окон 12, сжимая при этом упругую пружину 13. В момент открытия промывочных окон на забое скважины создается резкое увеличение давления (гидравлический удар), которое передается на призабойную зону пласта. После выравнивания давления над и под золотником под действием пружины золотник вместе с шаром и подвижной втулкой поднимается и перекрывает промывочные окна, и цикл повторяется. Гидравлический удар сопровождается резким увеличением давления, что способствует импульсному истечению жидкости через промывочные окна. Периодическое истечение жидкости при движении золотника создает циклические колебания в окружающей среде. Кроме того, в процессе вибровоздействия образуются сложные колебания за счет появления отраженных волн и явлений интерференции. Для прекращения процесса вибровоздействия в верхней части вибратора смонтирована циркуляционная муфта, состоящая из корпуса 1, врезной втулки 2 с уплотнительными резиновыми кольцами 3 и штифтами 4. Прекращение процесса вибровоздействия достигается посадкой шара 15 в седло срезной втулки и перемещением ее вниз до полного открытия окон 5. Таким образом, последующие технологические операции осуществляются через промывочную муфту, минуя вибратор. |
Преимущества перед известными аналогами Создание волнового колебательного процесса и возбуждение в пласте напряжений растяжения и сжатия с образованием сети микротрещин |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Обеспечивает многократное увеличение притока нефти. Годовой экономический эффект составил 200 тыс. руб. на одну скважину |
Возможность передачи за рубеж Возможна передача за рубеж |
