Результат выполнения конструкторской разработки.

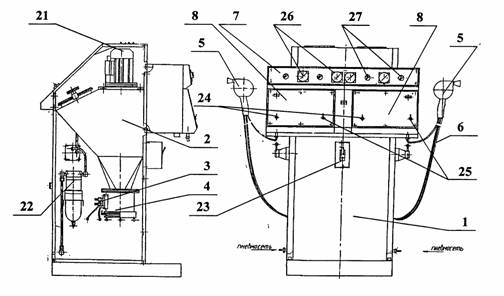

Установка (см. рисунок) состоит из порошкового питателя 1 с двумя встроенными в него бункерами 2 для порошкообразного материала, оснащенных эжекторами 3 и двумя мешалками-разрыхлителями 4. Установка содержит четыре трибостатических распылителя 5, соединенных с питателем гибкими шлангами 6, панель с пневмооборудованием 7 и блок включения 8. Распылитель содержит корпус 10, смонтированный в нем электризатор 9, быстросменное сопло 11, затыльник 12 с каналом 13 для порошковоздушной смеси, выполненный с внутренней полостью 14, в форме усеченного конуса. Электризатор выполнен в форме двух цилиндров, причем цилиндр меньшего диаметра 15 посажен с натягом вовнутрь большого полого цилиндра 16, на внешних стенках обоих цилиндров нарезаны двухзаходные спиральные винтовые каналы для прохода воздушно-порошковой смеси. В торце концевой части ствола выполнена параболическая выемка 17 и имеется смесительная полость 18. На рукоятке 19 расположен пусковой микропереключатель 20. Порошковый питатель оснащен асинхронными двигателями 21, масловлагоотделителями 22. Блок включения содержит общий пускатель 23, выключатель сети 24 и выключатель 25. На панели установлены два манометра 26 и два регулятора 27. Установка может работать как в ручном режиме работы, так и в составе полуавтоматических линий.

УСТАНОВКА ДЛЯ ТРИБОСТАТИЧЕСКОГО НАПЫЛЕНИЯ
