Результат выполнения конструкторской разработки.

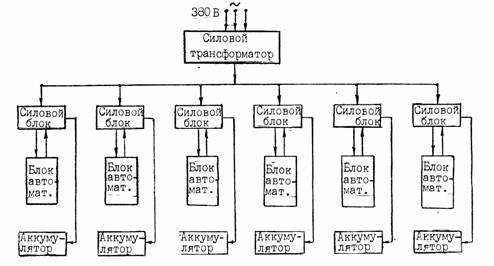

Зарядное устройство состоит из силового трехфазного трансформатора, шести силовых блоков, шести блоков автоматики (см. рисунок).

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ЗАРЯДКИ АККУМУЛЯТОРНЫХ

БАТАРЕЙ

Автоматический режим выдает две программы зарядки, которые устанавливаются переключателем в соответствующее положение: 1-«Пятичасовая программа», 2-«Заряд со сменой электролита».

Пятичасовая программа- заряд аккумулятора током10А 1 ступени в течение трех часов, затем автоматический переход на токiiступени в 5А. Заряд этим током происходит в течение двух часов, после чего загорается лампа «Заряд окончен», и загорается силовой блок от питающей сети.

Программа «Заряд со сменой электролита» следующая: 3 часа заряд током 10А - 1 ступень, автоматический переход на ток 5А - вторая ступень. Заряд этим током в течение первого часа, затем автоматическое отключение силового блока на 30 минут для первой замены электролита, снова включение силового тока на заряд током 5А в течение 30 мин., повторное отключение силового блока для второй замены электролита, включение силового блока на заряд 5А в течение 30 минут. После загорается лампа «Заряд окончен». Отключается силовой блок и схема автоматически возвращается в исходное состояние.

Кроме того, обеспечивается световая сигнализация «Заряд окончен», «Меняйте электролит», «Дополнительный заряд», «Исправность предохранителей» и звуковая сигнализация о смене электролита.

Принцип действия блока автоматически полностью отличается от существующих, за исключением термоконтроля.

Установка обеспечивает раздельное включение и отключение каждой из шести зарядных секций, регулировку величины зарядного тока, защиту от перегрузки силового блока по току со стороны питания и выхода, визуальный контроль величины зарядного тока и напряжения.
