Результат конструкторской разработки.

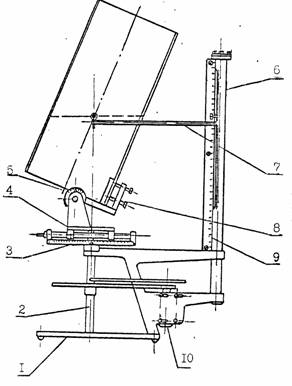

Состоит станок из основания 1 (см. рисунок), оси 2, рабочей головки с зажимом 8, горизонтальной 4 и вертикальной 6 колонок. Штанги 7 газового резака, электродвигателя 10 с ременной передачей на ось, шкал настройки 3, 5, 9.

СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ЭЛЕМЕНТОВ ОТВОДОВ

Станок работает следующим образом. Заготовку крепят зажимами рабочей головки. Затем шкалой 5 устанавливают необходимый угол наклона трубы. Высоту отрезания отвода регулируют по шкале 9, поднимая или отпуская штангу резака по вертикальной колонке. Штангу резака на нужной высоте крепят винтом. По шкале 3 производят смещение горизонтальной колонки так, чтобы центр среза заготовки находился на оси вращения. Рабочая головка от электродвигателя ременной передачи приводится в движение, одновременно вращая заготовку вокруг оси с заданной скоростью. При вращении заготовки газовый резак разрезает ее по окружности. Скоростью вращения головки управляют с помощью ножной педали. Наличие обратного хода создает дополнительные удобства в пользовании станком. Настраивают станок в течение нескольких минут.
