Результат выполнения конструкторской работы.

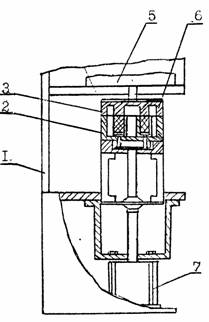

Станок состоит из рамы (см. рисунок), на которой размещены нижний 2 и верхний 3 узлы обработки. Нижний узел обработки может перемещаться в вертикальной плоскости с помощью пневмоцилиндра 7, на котором установлен механизм выталкивания 4 готовых изделий. Верхний узел обработки может перемещаться в горизонтальной плоскости посредством привода с кулачковым механизмом 5. Верхний и нижний узлы обработки охвачены симметричными опорными втулками 6. Каждый узел обработки выполнен с профилем, повторяющим соответственно внешнюю и внутреннюю образующие обрабатываемого контура изделия.

СТАНОК ДЛЯ УДАЛЕНИЯ ОБЛОЯ

Устройство работает следующим образом. В полость узлов обработки устанавливают изделие с облоем, включают пневмоцилиндр. Нижний узел обработки поднимается до соприкосновения с верхним. Включают привод верхнего узла, в результате чего узел перемещается в горизонтальной плоскости в двух взаимно перпендикулярных направлениях, одновременно вращаясь. В результате срезается облой и самозатачиваются торцы наружных и внутренних профилей узлов обработки. Выключают привод верхнего узла и пневмоцилиндр. Узлы обработки занимают исходной положение, включается механизм выталкивания, изделие удаляется.
