ИННОВАЦИИ БИЗНЕСУ

Описание к ИЛ №61-049-01

Результат выполнения конструкторской разработки.

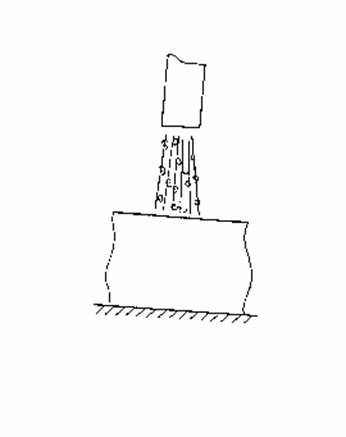

На первом этапе проводят пневмодробеструйную обработку изделия стальной дробью. При этом поверхностный слой изделия в результате силового воздействия дробинок подвергается пластической деформации. Происходит развитие рельефа, насыщение его структурными дефектами. Это способствует увеличению энергии поверхностных атомов и скорости их диффузии в процессе химического взаимодействия с расплавленной частицей.

На втором этапе проводят ультразвуковую обработку поверхности изделия дробью из хромистой стали. При контакте с поверхностью изделия дробь из хромистой стали деформируется. Ультразвуковые колебания вызывают образование в материале дроби и обрабатываемого изделия структурных дефектов и неоднородностей. Последние способствуют увеличению диффузионной подвижности поверхностных атомов и зарождению очагов диффузионной связи материала дроби с обрабатываемой поверхностью. В результате этого обрабатываемая поверхность покрывается слоем хрома толщиной 250-300 ангстрем. Хром на обрабатываемой поверхности удерживается за счет сил механического зацепления, невалентных сил взаимодействия (тирп сил Ван-дер-Ваальса) и частично химических сил связи.

При газотермическом напылении адгезионная прочность покрытия с подложкой во многом зависит от глубины взаимного диффузионного проникновения атомов расплавленной частицы и напыляемой поверхности. Хром обладает большим коэффициентом диффузии по сравнению с алюминием. Поэтому при контакте с расплавленной частицей атомы хрома продиффундируют в покрытие и подложку на большую глубину, обеспечивая более прочную адгезионную связь.

Поверхность после обработки стальной дробью обрабатывают дробью из хромистой стали, которой сообщают колебательное движение посредством ультразвуковых колебаний частотой 19-20 кГц и амплитудой 55-70 мкм. Это обеспечивает образование на поверхности обрабатываемой детали слоя хрома равномерной толщины, обладающего высокой адгезионной прочностью к основе, высокой диффузионной подвижностью и способствующего увеличению адгезионной прочности газотермического покрытия.
