Описание к ИЛ №61-045-01

Результат выполнения конструкторской разработки.

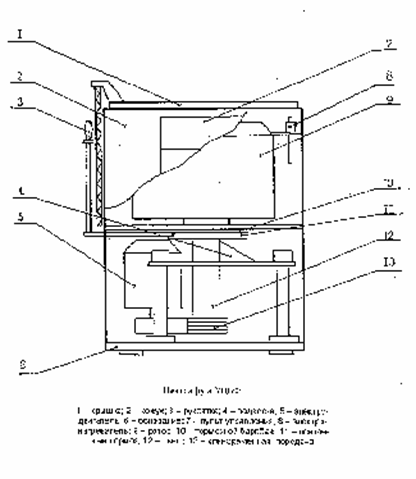

Центрифуга (см.рисунок) собрана на круглом основании, имеющем прямоугольные выступы для закрепления на фундаменте. В корпусе подвески установлен вал центрифуги, который через клиноременную передачу получает вращение от электродвигателя. На валу закреплен тормозной барабан, служащий одновременно и вентилятором для создания воздушного потока внутри центрифуги и обдува деталей в процессе сушки.

Ротор представляет собой полый перфорированный цилиндр, в который загружаются детали для сушки. Для быстрой остановки ротора после отключения двигателя служит ленточный тормоз, который приводится в действие рукояткой.

Корпус центрифуги выполнен в виде цилиндрического кожуха с крышкой. С целью предотвращения включения центрифуги при открытой крышке в корпусе установлен конечный выключатель, который размыкает контакты в цепи питания электродвигателя при открывании крышки.

Для сбора стекающей из ротора воды при центрифугировании деталей корпус снабжен лотком. Собранная вода через патрубок выводится из корпуса.

Для более эффективной сушки в верхней части корпуса установлены нагреватели, подогревающие циркулирующий воздух.

Управление центрифугой осуществляется с пульта, на лицевую панель которого выведены элементы включения и выключения центрифуги, нагревателей, электродвигателя, а также регуляторы контроля времени сушки.
