Номер

61-039-01

Наименование проекта

Сигнализатор уровня различных сред

Назначение

Контроль уровня воды и других сред в колодцах, приямках и резервуарах

Рекомендуемая область применения

Предприятия электрических сетей

Описание

Описание к ИЛ №61-039-01

Результат выполнения конструкторской разработки.

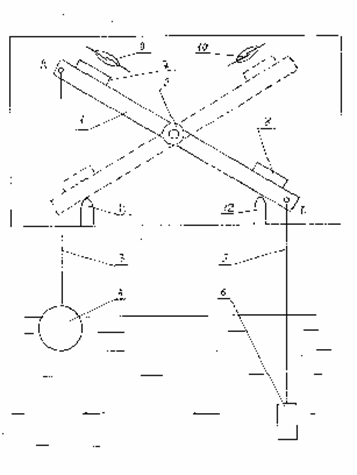

Сигнализатор уровня состоит из двуплечего рычага 1 (см.рисунок), который имеет возможность поворачиваться вокруг шарнира 2, тросика 3, концу А которого подсоединен поплавок 4, а к концу Б на тросике 5 подвешен груз 6. На концах рычага установлены постоянные магниты 7 и 8.

В конструкцию сигнализатора входят также два геркона 9 и 10 и ограничители 11 и 12, предназначенные для ограничения поворота рычага. Для предохранения от загрязнений сигнализатор помещен в металлическую коробку 13.

Вес поплавка несколько больше веса груза, поэтому при низком уровне контролируемой среды в колодце или резервуаре поплавок опускается ниже груза, при этом рычаг поворачивается вокруг шарнира против часовой стрелки, а конец А рычага упирается в ограничитель 11. Конец Б рычага поднимается, при этом постоянный магнит 8 приближается к геркону, его контакт, входящий в схему сигнализации автоматики, замкнут под действием магнита 8.

По мере увеличения контролируемого уровня среды поплавок всплывает, воздействие его на конец А рычага уменьшается, рычаг под действием груза поворачивается вокруг шарнира по часовой стрелке. Конец А рычага поднимается и постоянный магнит 7 приближается к геркону 9, что вызывает срабатывание схемы сигнализации или автоматики. Конец В рычага упирается в ограничитель.

Допустимый диапазон изменения уровня контролируемой среды можно обеспечить, применив поплавок в виде цилиндра соответствующей длины.



Преимущества перед известными аналогами

Простота и надежность

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделия в 2 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.02.2001
