Подогреватель различных сред

Назначение

Подогрев различных сред (воды, нефтепродуктов, газа) конденсирующим паром

Рекомендуемая область применения

Предприятия электрических сетей

Описание

Описание к ЛИ №61-038-01

Результат выполнения конструкторской разработки.

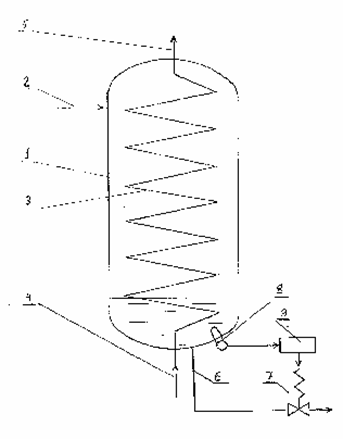

В корпус 1 (см.схему) вертикально установленного подогревателя подается пар через патрубок 2. Нагреваемая среда подается в трубную систему 3 теплообменной поверхности подогревателя с нижней части корпуса через патрубок 4, а отводится с верхней части через патрубок 5. Конденсат удаляется через патрубок 6.

На конденсатопроводе 7 установлено конденсатоотводящее устройство, которое удаляет конденсат сразу после его образования. При этом его температура равна температуре конденсации пара. Высокий температурный режим позволяет подогревать нагреваемую среду. Для этого часть трубной системы теплообменника должна находиться над уровнем конденсата.

Нагреваемая среда, протекая, охлаждает конденсат и нагревается сама. При этом расход пара на подогреватель уменьшается.

Данный режим работы подогревателя обеспечивается установкой на конденсатопроводе селеноидного клапана 8. Управляющий сигнал для этого клапана поступает от датчика температуры. Сигнал от датчика температуры усиливается преобразователем 9.

Применение подогревателя позволяет повысить эффективность термодинамического цикла, что снижает расход пара на подогреватель.
