Описание к ИЛ №61-037-01

Результат выполнения конструкторской разработки.

Радиорелейное оборудование (РРО) состоит из двух постов - поста 1 и поста 2.

Пост 1 содержит приемо-передающий модуль, антенную систему, опорно-поворотное устройство, выпрямительное устройство, кабель питания и устройство внешнего контроля.

Пост 2 состоит из двух приемо-передающих модулей антенной системы, опорно-поворотного устройства, двух выпрямительных устройств, суммирующего устройства, двух кабелей питания и устройства внешнего контроля.

Антенная система одного поста относительно, антенной системы другого поста развернута на 180 град.

Приемо-передающий модуль размещается в корпусе, закрывается крышкой и устанавливается на опорно-поворотном устройстве.

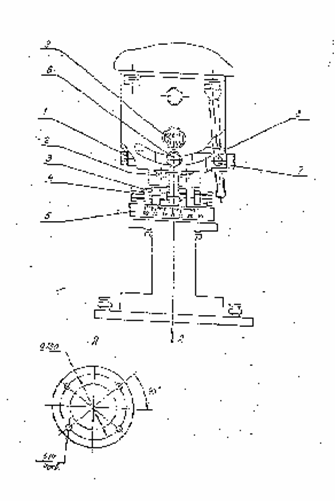

Для наведения одного поста на другой опорно-поворотное устройство постов имеет механизм поворота антенны по азимуту и углу места. Углы поворота по азимуту устанавливаются с помощью лимба 5 (см.рисунок), а по углу места - с помощью лимба 9. Точная настройка достигается винтами 4 и гайками 3 и 8. Фиксация положения опорно-поворотного устройства после настройки производится винтами 6 и 7, при этом 1 и 2 - стопорные винты.

РРО работает в дуплексном режиме.

В основу работы постов 1 и 2 положен принцип создания приемо-передатчика, работающего на одну антенну. При этом излучение и прием СВЧ-сигналов одним постом для обеспечения развязки не менее 30 дБ производится во взаимно-перпендикулярных поляризациях.
