Описание к ИЛ №61-036-01

Результат выполнения конструкторской разработки.

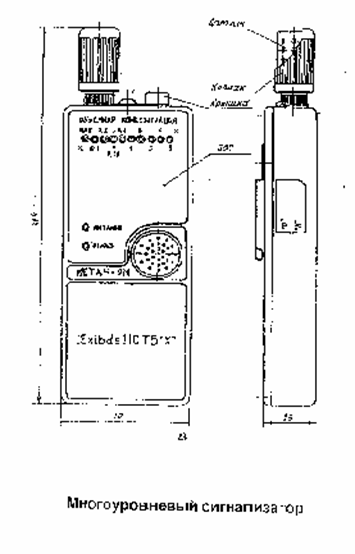

Сигнализатор"Метан-9М"является индивидуальным, одноканальным, одноблочным сигнализатором непрерывного действия одиночного компонента (метана) с одним фиксированным порогом, конвекционной подачей контролируемой среды.

Сигнализатор обеспечивает:

- световую и звуковую индикацию концентрации определяемого компонента;

1.- индикацию"Отказ"для сигнализации о перегорании или обрыве чувствительного элемента;

- индикацию состояния источника питания.

Чувствительный элемент (ЧЭ) сигнализатора - полупроводниковый. Принцип действия ЧЭ основан на изменении проводимости нагретого оксидного полупроводника за счет протекания химических реакций хемосорбции кислорода воздуха и окисления горючих газов на поверхности ЧЭ хемосорбированным кислородом.

Схема сигнализатора содержит:

-измерительный преобразователь;

- пороговое устройство;

- светодиодное индикаторное устройство;

- устройство звуковой сигнализации;

- блок питания;

- преобразователь напряжения;

- устройство управления;

- устройство контроля напряжения;

- источник опорного напряжения.

Измерительный преобразователь состоит из чувствительного элемента, источника стабильного тока 110 мА, нормирующего усилителя, индикатора отказа, устройства включения форсированного тока.

Пороговое устройство образовано прецизионным резистивным делителем и линейкой компараторов.

Светодиодное индикаторное устройство состоит из светодиодов.

Устройство звуковой сигнализации содержит генератор прерываний 3 Гц, генератор тока 3 кГц, буферный мостовой усилитель, устройство включения звуковой сигнализации, пьезоэлектрический излучатель.

Блок питания включает в себя батарею аккумуляторов, искрозащитный ограничитель тока.

Преобразователь напряжения состоит из задающего генератора 600 кГц, широтно-импульсного модулятора, коммутатора тока, следящего усилителя.

Устройство управления содержит устройство включения, устройство блокировки включения, элементы, обеспечивающие включение режима сканирования сигнальной концентрации.

Источник опорного напряжения выполнен на основе интегрального стабилитрона.

Включение и выключение сигнализатора осуществляются поочередно. При этом триггер устройства управления с каждым нажатием кнопки изменяет свое состояние.

Сигнализатор может быть использован для детектирования ряда других горючих газов (ацетилена, пропана, паров различного рода спиртов, бензинов и др.).
