Описание к ИЛ №61-032-01

Результат выполнения конструкторской разработки.

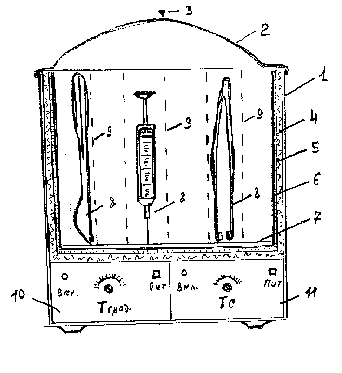

Устройство состоит из корпуса 1 (см.рисунок), выполненного из нержавеющей медицинской стали с крышкой 2 в виде отражателя инфракрасного излучения полусферой с внутренней полированной поверхностью и ручкой 3 из термоизолирующего материала - фарфора.

Боковые стенки корпуса внутри снабжены теплоизоляцией 4 из базальтовой ваты или шамотной крошки, на которой расположена углеродная лента 5 типа ЛГ-5, служащая электронагревателем мощностью до 500 Вт при напряжении 12 В, что делает возможным использовать стерилизатор в полевых условиях от бортовой сети автомобиля или аккумулятора.

Лента защищена сеткой из стекловолокна 6 типа КС-11-ЛА, которая полностью пропускает инфракрасное изучение внутрь стерилизатора, выдерживает температуру 1500 град.Цельсия и защищает ленту от механических повреждений инструментами.

В нижней части рабочей камеры установлено кварцевое стекло 7 или слюда, на которое опираются стерилизуемые инструменты 8. Они полностью пропускают к инструментам инфракрасное излучение.

Для вертикального и равномерного расположения стерилизуемые инструменты укладывают в сетчатых ячейках 9 из тонкой медицинской стали, которые не создают тепловых теней на поверхностях стерилизуемых инструментов при круговом инфракрасном излучении стенок, днища и отражении от крышки.

В нижней части корпуса под теплоизоляцией расположены два блока:управления температурой стерилизации 10 и управления временем и параметрами импульсов стерилизации 11. Ручка в блоке 10 изменяет амплитуду импульса через тиристор на ленту нагревателя. Ручка в блоке 11 изменяет длительность импульса, а третья ручка - время паузы между импульсами путем коммутации контактов токового контактора типа ТКД-1. Общее включение стерилизатора и его блоков выполняется тумблером .

Устройство работает следующим образом.

В зависимости от размеров, массы и площади обработки медицинских инструментов, устанавливаемых в камеру стерилизатора на обработку, а также от их функциональных качеств и марок материалов, например, медицинских сталей, оператор устанавливает по сравочной таблице температуру, то есть амплитуду импульсной обработки, время импульсной обработки и паузу для того, чтобы все биологически опасные загрязнения инструментов были ликвидированы инфракрасными импульсами, а физико-химические параметры инструментов и их рабочих органов остались без изменений.

После этого оператор закрывает крышку и тумблером включает питание 12 В от блока питания на стационаре и от сети автомобиля или от аккумулятора.

При достижении заданной температуры стерилизации на термодатчике формируется напряжение, ограничивающее ток через транзистор и тиристор, поэтому дальнейшего повышения температуры, перегрева и нарушения параметров инструментов не происходит.

Кроме того, стерилизатор может выполнять функции очень экономичного и быстрого подогревателя лекарств, воды и т.д. до заданной температуры при минимальных затратах времени и электрической энергии. Вместе с тем он может сохранять температуру в режиме термоса и поддерживать ее в режиме автоклава.
