Описание к ИЛ №61-025-01

Результат выполнения конструкторской разработки.

Устройство ВОЛК-1У является тепловой сборкой из 8 панелей или проточных остеклованных кассет с углеродным войлоком на подложке - абсолютно"черное"тело, которое полностью поглощает весь спектр излучения солнца и тепловое излучение при облачной погоде, а также тепловой фон в ночное время.

Устройство состоит из 8 панелей, которые образуют модульную тепловую сборку размерами 1х4 м, установленную на нижней стороне крыши или стены объекта отопления для получения горячей воды, например, автомойки, приготовления кормов и т.д. С площади 4 кв.м в летнее время можно получать до 15 л в минуту горячей (до 60 град.) воды при начальной температуре 14-16 град.С, а весной и осенью - до 10 л воды в минуту теплую воду 45-50 град.С при начальной температуре 10-12 град.С, в зимнее время - до 6 л в минуту теплую воду 25-30 град. при начальной температуре 8-10 град.С, что делает целесообразным эксплуатацию устройства весь год.

На режиме циркуляции в отопительных системах зимой в средней полосе России к устройству следует подключать тепловые аккумуляторы, использовать антифризы и увеличивать модуль сборки дополнительными панелями с учетом площади, объема и температуры в помещении.

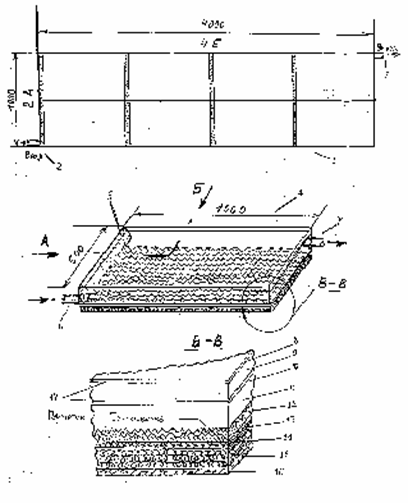

Каждая модульная тепловая сборка 1 (см.рисунок) имеет входной 2 и выходной 3 коллектор теплоносителя (вода, растворы солей, антифризы). Каждая тепловая панель 4 имеет на входе экранный 5 распределитель теплоносителя по всему объему с перфорациями, подключенный к входному патрубку 6 в нижней части панели, и выходной патрубок 7 для горячего теплоносителя в верхней части панели.

Каждая панель сверху закрыта атмосферным стеклом 8, под которым на расстоянии не менее 10 мм слой 9 вакуумирования или разряжения воздуха для снижения тепловых потерь. Затем установлено стекло 10 разделительное, под которым находится слой 11 теплоносителя (вода и др.), последний контактирует по всей глубине с развитой структурой слоя 12 -"черное"тело, выполненного на специальном углеродном войлоке типа НТМ-200 и аналогах.

Слой углерода термически или водостойким клеем закреплен на днище 13 тепловой панели, изготовленной, например, из виниплата. Днище и бока панелей имеют слой теплоизоляции 14 из стекловаты, которую защищает пленка 15 из винипласта или полиэтилена. Все швы 16 панелей герметично сварены тепловой сваркой с дополнительным влагостойким герметиком 17 по швам остекления.

Устройство работает следующим образом.

Весь спектр излучения от ультрафиолетового до инфракрасного солнечного излучения полностью поглощается абсолютно"черным"телом, которым является специальный углерод НТМ-200 и его аналоги, поэтому температура слоя резко повышается на солнечном свете и значительно в облачную погоду от инфракрасного излучения солнца, проникающего через облака.

Достигнутая до 80 град.С температура слоя сохраняется за счет отсутствия излучений тепла с"черного"тела, а также конвенктивной теплоотдачи в атмосферу за счет слоя вакуумирования и контактной теплоотдачи в атмосферу за счет слоя теплоизоляции.

Таким образом, почти вся полученная тепловая энергия слоя 12 передается контактным способом, смывающим его теплоносителю, который по сборному выходному коллектору направляется на рабочие тепловые объекты:отопительные системы, душевые, автомойки, кормозапарники и др.

Техническое обслуживание устройства сводится к устранению пыли и грязи с атмосферных стекол панелей и всего модуля тепловой сборки.
