Частное техническое решение, имеющее самостоятельное значение.

Выгрузной трубопровод содержит установленный на вертикальной трубе 1(см.рис) транспортирующий элемент 2, на конце которого установлен подвижный телескопический удлинитель 3 с упругим наконечником 4 и нижней частью 13 ограничителя 11 высоты. Наконечник в виде гибкой оболочки имеет внутреннюю 5 и наружную 6 стенки, образующие замкнутую полость, заполненную через ниппель 7 газообразной средой под давлением.

Выгрузной трубопровод приводится в рабочее положение с помощью органа управления 9 путем установки удлинителя 3 в данное положение. Противовес 14 уравновешивает силу тяжести удлинителя 3 лишь частично, поэтому последний опускается под действием неуравновешенной силы тяжести до упора торца ограничителя 11 высоты в дно платформы транспортного средства, что обеспечивает заданное положение выходного отверстия. По мере выгрузки продукции повышается уровень ее поверхности в кузове транспортного средства, которая воздействует на ограничитель высоты и поднимает удлинитель. В процессе выгрузки на ходу непрерывно изменяется взаимное положение в горизонтальной плоскости уборочной машины и транспортного средства. Продукция, находящаяся в кузове транспортного средства, оказывает силовое воздействие на нижнюю часть 13 ограничителя высоты. Это силовое воздействие имеет осевое и боковое направления. Первое стремится поднять ограничитель вместе с удлинителем 3, а второе стремится изогнуть нижнюю часть 13 ограничителя, заполненную через ниппель 15 газовой средой под давлением и обладающую упругостью, поэтому при ее изгибе под действием боковой силы возникает дополнительная осевая сила, также стремящаяся поднять удлинитель 3. В результате удлинитель поднимается вверх, перемещаясь по направляющим 8 с увеличением уровня поверхности материала в кузове транспортного средства, а противовес 14 опускается вниз. В случае взаимодействия транспортного средства с наконечником 4 последний благодаря упругости отклоняется под действием боковой силы, а возникающая осевая сила обеспечивает подъем удлинителя с наконечником по направляющим 8. После прекращения взаимодействия транспортного средства с наконечником, последний благодаря упругости приобретает прежнюю форму, а удлинитель возвращается в исходное положение под действием силы тяжести. При перебазировании уборочной машины удлинитель с наконечником и ограничителем высоты поднимают в транспортное положение с помощью органа управления 9. В процессе эксплуатации в зависимости от вида материала, его состояния, погодных условий и т. д. задаваемую высоту выходного отверстия возможно изменять путем перемещения ограничителя 11 высоты в кронштейнах 10 и фиксации посредством фиксатора 12.

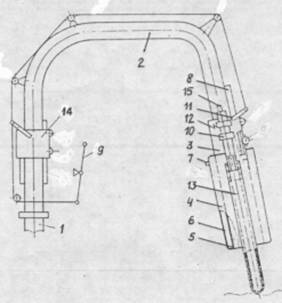

Рис. 1 Выгрузной трубопровод сельскохозяйственной уборочной машины.
