Частное техническое решение, имеющее самостоятельное значение.

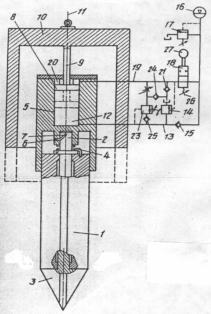

Рыхлитель содержит ребристый рабочий корпус 1 (см. рис.), во внутренней полости которого установлен вал 2, жестко соединенный с ребристым наконечником 3. Вал установлен с возможностью ограниченного поворота относительно корпуса и соединенного с ним пружиной 4. Корпус гидроцилиндра 5 соединен с корпусом 1 посредством направляющих, допускающих только взаимное возвратно-поступательное перемещение, а с верхним концом вала 2 он соединен посредством пальцев 6 и винтовых пазов 7. Поршень 8 гидроцилиндра 5 соединен через шток 9 с грузовым блоком 10, соединенным с тросом 11 механизма подъема. Поршневая полость 12 гидроцилиндра сообщена гидролинией 13 через гидроклапан 14 со сливом, а через обратный клапан 15 с гидроаккумулятором 16, который через гидроклапан 17 сообщен со сливом и через управляемый гидроклапан 18 гидролинией 19 сообщен со штоковой полостью 20 гидроцилиндра 5. Штоковая полость 20 гидролинией 19 сообщена через обратный клапан 21 со сливом, а через регулируемый дроссель 22 с входом гидроклапана 23, который через обратный клапан 24 сообщен со сливом. Выход гидроклапана 23 через обратный клапан 25 сообщен с поршневой полостью 12 гидроцилиндра 5. Гидроклапан 18 выполнен с подпружиненным золотником с механизмом 26 регулирования упругости пружины и с инерционным механизмом управления, включающим грузик 27, прикрепленный к золотнику с возможностью сообщения штоковой полости гидроцилиндра с гидроаккумулятором в одной позиции золотника и возможностью перекрытия упомянутой гидролинии в другой его позиции, соответствующей заглублению рабочего органа.

Рис. 1 Рыхлитель подъемно-ударного действия
