Частное техническое решение, имеющее самостоятельное значение.

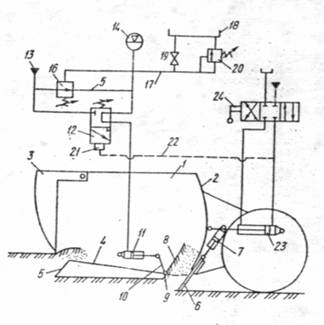

Двухножевой ковш скрепера содержит боковые стенки 1 (см. рис.), заднюю стенку 2, днище 4 с передним ножом 5. Гидроуправление задней поворотной заслонки 8 выполнено из гидроцилиндра 11 с гидроуправляемым гидрораспределителем 12 и из гидроаккумулятора 14. За заслонкой расположен задний подвижной нож 6 с гидроцилиндром 7 управления.

Гидросистема управления включает также источник питания 13 и гидрораспределитель 24 гидроцилиндра 23 задней стенки.

Гидроаккумулятор сообщен с поршневой полостью дополнительного гидроцилиндра в одной из позиций гидрораспределителя. В другой позиции гидрораспределителя поршневая полость гидроцилиндра сообщена с источником питания. Камера управления 21 гидрораспределителя 12 сообщена с поршневой полостью гидроцилиндра 23. Задний нож 6 установлен с возможностью возвратно-поступательного движения. Гидросистема имеет гидроклапан 16, который установлен между источником питания 13 и гидроаккумулятором 14. Камера управления гидроклапана 16 сообщена с гидроаккумулятором 14. Задний нож 6 срезает стружку грунта, которая скользит по заслонке 8. Она прижимается к передней поверхности стружки гидроцилиндра 11, и сила прижатия зависит от давления рабочей жидкости в гидроаккумуляторе 14. Заслонка 8 автоматически регулирует ширину загрузочного проема. При выглублении ножа 6 и уменьшении толщины стружки, заслонка 8 прикрывает загрузочный проем, удерживая грунт в ковше при его транспортировании.
