Номер

54-198-01

Наименование проекта

Индивидуальная биогазовая установка ИБГУ-4/РЭ

Назначение

Для получения газа типа метан из навоза

Рекомендуемая область применения

Выработка газа в негазофицированных районах (колхозах, совхозах, фермерских хозяйствах)

Описание

Конструкция является результатом конструкторской разработки.

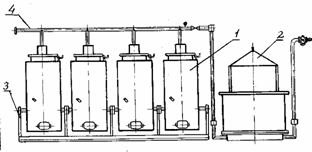

Установка состоит (см. рисунок) из четырех баков 1, установленных в кассеты 3 сборника для биогаза 2 и газового коллектора 4, включающего запорную арматуру.

Навоз подается через воронку в верхний люк бака. Одновременно работают три бака (четвертый загружается в течение 7 дней в зависимости от расхода газа). Загрузка происходит до черты с надписью «0,7 куб.м».

Биогаз по коллектору подается в сборник биогаза, состоящий из колпака, корпуса внутреннего и корпуса наружнего. Объем между корпусом наружным и колпаком заполняется водой, которая служит для поглащения сероводорода. В нижней части наружнего корпуса имеется штуцер с краном для слива воды. Биогаз из сборника по коллектору поступает по назначению (к газовой плите, к колонке, газовой горелке и т.д.)

Рис. Индивидуальная биогазовая установка ИБГУ - 4 /РЭ

Преимущества перед известными аналогами

Установка проста по конструкции и удобна в эксплуатации.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение установки обеспечивает газом районы, где отсутствует газопровод и позволяет сократить расход древесно-угольного топлива в 3 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.05.2001
