Конструкция является результатом выполнения конструкторской разработки.

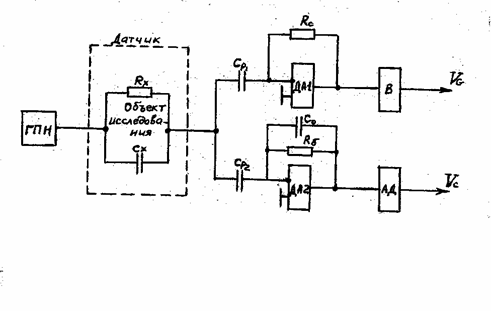

В состав реографа (см. рис. 1) входят генератор прямоугольного напряжения ГПН; конденсаторы токорасщепительной цепи Ср1 и Ср2; опорные элементы rо, Со, rб; выпрямитель В; амплитудный детектор АД; активные элементы rx, cx.

Рис. 1. Структурная схема реографа.

Конструктивно реограф представляет собой матерчатую накладку с встроенным электроемкостным датчиком и измеритель с индикацией, соединенные гибким электропроводом.

Измерению на переменном токе подлежит не только проводимость участка тела, но и его емкость. В этом случае оба параметра несут информацию об одном и том же процессе. Производя обработку результатов измерения, можно получить информацию о параметрах кровотока без влияния на точность измерения химического состава крови. При этом проводимость зависит от химического состава крови (содержание в ней солей глюкозы), емкостная составляющая от химического состава крови не зависит. При неизменном составе крови отношение выходных величин, характеризующих емкостную составляющую кровотока и активную (характеристику, полученную от проводимости), будет величиной постоянной. При уменьшении (повышении) содержания в крови глюкозы эта величина будет изменяться. Результаты исследований обрабатываются с помощью ПЭВМ.

Для измерений параметров необходимо закрепить на объекте исследования накладку и снять показания на измерителе.
