Номер

54-174-01

Наименование проекта

Мостовой кран с амортизаторами

Назначение

Перемещение грузов внутри помещения.

Рекомендуемая область применения

Промышленные цеха с тяжелым режимом работы.

Описание

Результат выполнения конструкторской разработки.

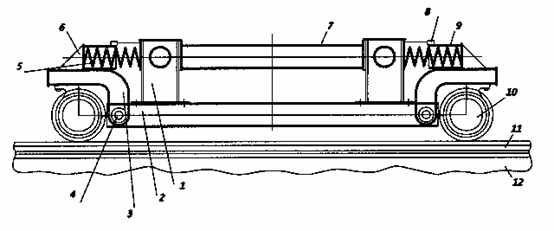

Мостовой кран (см. рисунок) содержит главные балки 1, опирающиеся сверху на концевые балки 2. Центральная часть концевой балки снабжена боковыми участками 3, соединенными с центральными шарнирами 4. Шарнир выполнен как в балансире. Боковые же участки имеют амортизаторы 5, взаимодействующие с упорами 6. Амортизатор размещен в кармане 9. Ходовое колесо 10 расположено в угловом гнезде бокового участка. Амортизатор упирается одним концом в упор, а другим взаимодействует через главные балки и распорку 7 с симметричным амортизатором. Мостовой кран опирается на рельс 11, закрепленный на подкрановой балке 12. На кармане закреплен концевой выключатель 8, включающий при перегрузке звуковой сигнал, табло «перегрузка» и отключающий питание при чрезмерной перегрузке.

Повышение долговечности подкрановых конструкций и мостовых кранов достигнуто установкой амортизаторов на каждой концевой балке. Последняя выполнена из трех участков : центрального и двух боковых, соединенных с центральным шарнирно в вертикальной плоскости, причем каждый боковой участок снабжен упором и амортизатором, при этом каждый из амортизаторов взаимодействует с упором и чнрез главную балку и распорку с симметричным амортизатором.

Мостовой кран работает следующим образом. При проходе через стык рельсов и резком увеличении вертикального воздействия, боковые участки 3 концевой балки поворачиваются вокруг шарниров 4, сжимая амортизаторы 5. При перегрузке крана амортизаторы сжимаются больше нормы и концевые выключатели 8 включают предупредительный сигнал «перегрузка». Экономический эффект достигнут повышением долговечности конструкций крана и подкрановых конструкций.


Рис. 1. Мостовой кран.

Преимущества перед известными аналогами

Мостовой кран снабжен амортизаторами на каждой концевой балке.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Показали ее высокие прочностные характеристики при динамических нагрузках

Технико-экономический эффект

Динамические воздействия, возникающие при взаимодействии колеса и рельса уменьшаются в 1,5 ... 2 раза и повышается в 3 ... 4 раза выносливость как подкрановых конструкций, так и мостового крана.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

09.06.2001
