Номер 54-090-01 |
||||||
|
Наименование проекта Подбор прокатных двутавров типа центрально-сжатых колонн из сталей С235, С245, С255, С275, С285 |
||||||
|
Назначение Ускоренный расчет и подбор прокатных двутавров типа " К " отечественного производства для центрально-сжатых колонн |
||||||
|
Рекомендуемая область применения Расчет и проектирование новых и реконструкция существующих зданий и сооружений промышленного, гражданского и сельскохозяйственного назначения. |
||||||
|
Описание Результат выполнения технологической разработки. Для подбора прокатных двутавров типа «К» по ГОСТ 26020-83 разработаны графики, которые составлены для двух расчетных схем центрально-сжатых колонн:для колонн с шарнирным закреплением внизу и вверху (рис. 1) и колонн с жестким закреплением внизу и шарнирным вверху (рис. 2). При построении графиков расчетное сопротивление стали (ry)принято по СниПii-23-81* «Стальные конструкции». Нормы проектирования. Москва. 19990 г. Для подбора двутавра по графикам достаточно знать расчетную нагрузку (n), высоту колонны (h), тип закрепления колонны внизу и вверху. Заданное значение расчетной нагрузки находят на вертикальной координате графика, а высоту колонны - на горизонтальной. Точка пересечения двух прямых, проведенных из этих точек, определяет на графике требуемый номер двутавра.

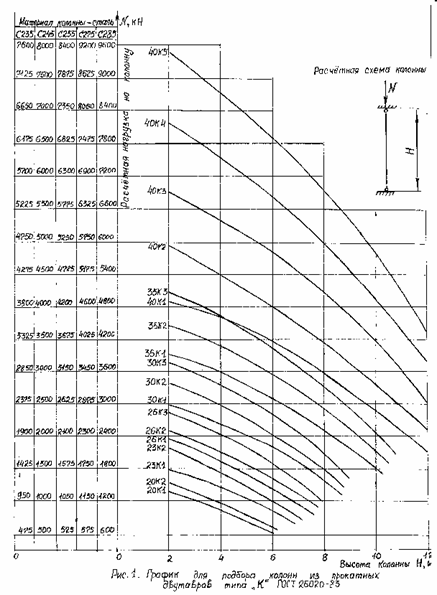

Рис. 1. График для подбора колонн из прокатных двутавров типа «К» ГОСТ 26020-83.

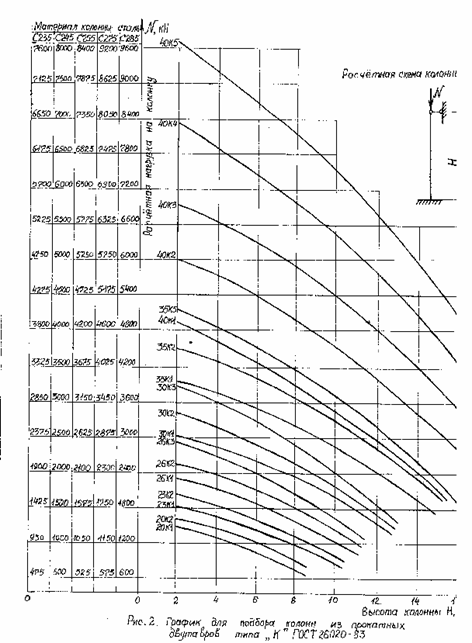

Рис. 2. График для подбора колонн из прокатных двутавров типа «К» ГОСТ 26020-83 |
||||||
|
Преимущества перед известными аналогами Графики быстро и точно позволяют подобрать требуемый двутавр без применения вычислительной техники и дополнительных расчетов. |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Графики обеспечивают получение точных результатов расчета. |
||||||
|
Технико-экономический эффект Трудоемкость подбора и расчета центрально сжатых колонн снижается в 2 раза. |
||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
|
Дата поступления материала 28.03.2001 |
