Результат выполнения конструкторской разработки.

Скарификатор семян см.рис. включает раму 1, редуктор 2, электродвигатель 3, опорную доску 4, транспортер питающий 5, ворошилку 6, бункер 7, барабан прижимной 8, лоток с мешкодержателем 9, пульт управления 10.

Редуктор предназначен для изменения передаточных отношений и регулирования производительности скарификатора. Транспортер имеет опорную доску для избежания провисания транспортерной ленты, выполненной из наждачной бумаги на тканевой основе. Опорная доска имеет по краям бортики для предотвращения потерь семенного материала. Бункер представляет собой короб с дозирующей заслонкой, регулируется по высоте от питающего транспортера. Над питающем транспортером установлен прижимной барабан. Линейная скорость барабана больше линейной скорости питающего транспортера.

Поверхность барабана выполнена из технологической резины толщиной 10 мм, на которой наклеена наждачная бумага. Привод осуществляется посредством цепной передачи.

Перед началом работы проводят регулировку и настройку рабочих органов скарификатор. Проверяют натяжение приводных цепей, бункер устанавливают с зазором 3…4 мм от питающего транспортера. Прижимной барабан устанавливают без зазора с усилием давления на опорную доску 90…120 Н.

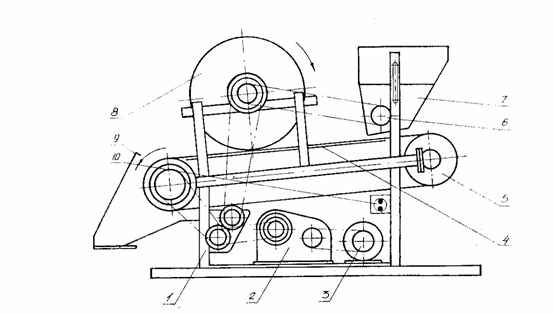

Рис. Скарификатор семян козлятника восточного.

Семенной материал из приемного бункера равномерно подается на питающей транспортер. Равномерность выхода семян регулируется зазором между бункером и транспортером. Ворошилка предотвращает образование сводов в бункере. Семена козлятника восточного равномерным слоем подаются питающим транспортером к барабану. Из-за шероховатости рабочих поверхностей и разности линейных скоростей происходит скарификация семян, после чего скарифицированные семена сходят с транспортера на лоток с мешкодержателем и затариваются в мешок или другую тару. Скарификацию семян проводят за 7-10 дней до посева.
