Результат выполнения конструкторской разработки.

Отделитель примесей состоит из рабочих органов транспортерного типа, системы транспортеров отвода примесей, баллона-комкодавителя. Каждый рабочий орган выполняет определенные ему функции, при этом расположение рабочих органов выбрано таким образом, чтобы обеспечить компактность отделителя.

Отделитель примесей включает в себя загрузочный транспортер 1, цепочно-вальцовый транспортер 2, раму 3, транспортеры отвода примесей 4, мотор-редуктор 5, комкоразрушающее устройство 6, встречно-вращающиеся вальцы 7, рассекатель вороха лука 8, пульт управления 9.

Загрузочный транспортер предназначен для подачи вороха лука на цепочно-вальцовый транспортер. С первого ворох лука поступает на колеблющийся рассекатель потока, в результате чего ворох равномерным, рассредоточенным слоем поступает на цепочно-вальцовый транспортер, где мелкие почвенные и растительные примеси захватываются вальцами и, проходя через зазор между ними, попадают на транспортеры отвода примесей. Крупные почвенные примеси подвергаются воздействию комкоразрушающего устройства. Ворох лука без примесей сходит цепочно-вальцового транспортера и направляется далее по технологическому процессу.

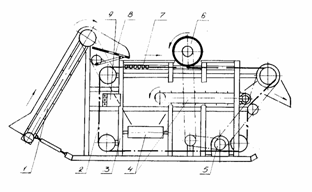

Рис. 1 Стационарный отделитель почвенных и растительных примесей:

1 - загрузочный транспортер;

2 - цепочно-вальцовый транспортер;

3 - рама;

4 - транспортер отвода примесей;

5 - мотор-редуктор;

6 - комкоразрушающее устройство;

7 - встркчно-вращающееся вальцы;

8 - рассекатель вороха лука;

9 - пульт управления.
