Номер

54-033-01

Наименование проекта

Сварная составная двутавровая балка

Назначение

Для применения в качестве ригелей рам, в конструкциях балочных клеток, перекрытий и покрытий транспортных эстакад.

Рекомендуемая область применения

Строительство промышленных зданий.

Описание

Описание к ИЛ №54-033-01

Результаты выполнения конструкторской разработки.

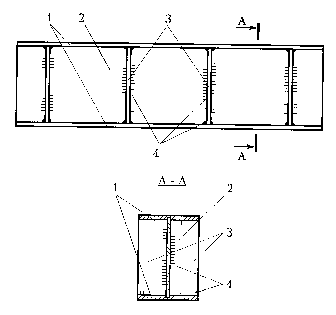

Балка включает (см. рис.) горизонтальную полки 1, вертикальную стенку 2, поперечную рёбра жесткости 3, приваренные к стенке и полкам сварными швам.

По всей длине полок посередине её выполняются пазы. Они фиксируют стенку в проектном положении и обеспечивают её устойчивость по плоскости балки. Сварные швы, соединяющие ребра жесткости с полками и стенкой, не провариваются до угла на 2 см с обеих сторон, обеспечивая свободное взаимное проскальзывание стенки и полок.

Преимущества перед известными аналогами

Шарнирное соединение стенки с полками, которое устраняет краевой эффект при возможном кручении полки из-за случайных эксцентриситетов вертикальной нагрузки.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижается трудоёмкость изготовления балки в 2 раза за счет сокращения количества операций.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.01.2001
