Номер

54-032-01

Наименование проекта

Заправочная станция сжиженных углеводородных газов.

Назначение

Для хранения, транспортирования сжиженного углеводородного газа, а также для заправки им подземных и наземных резервуаров, автомобилей работающих на сжиженном газе и бытовых рулонов.

Рекомендуемая область применения

Предприятия различных отраслей промышленности и агропромышленного комплекса, использующие автомобили работающих на сжиженном газе.

Описание

Конструкция является результатом выполнения конструкторской разработки.

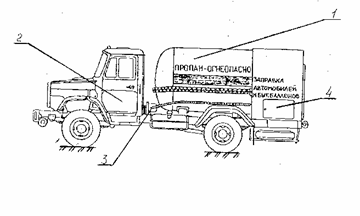

Заправочная станция представляет собой (см. рисунок) сосуд 1 цилиндрической формы, установленный на шасси автомобиля 2. На раме шасси установлен насос 3 с приводом от коробки отбора мощности. В задней части автоцистерны на раме размещены трубопроводы жидкой и паровой фазы, запорная арматура, манометры, установка измерения количества сжиженного газа, весовая установка, клеман-отсекатель, регулятор давления воздуха. Коммуникации закрыты будкой 4.

Заправочная станция эксплуатируется следующим образом:автоцистернaустанавливается на заданном месте;на выхлопную трубу крепится искрогаситель;автоцистерна заземляется и запускается двигатель автомобиля;включается насос.

Далее можно заправлять стационарные резервуары и автомобильные баллоны через счетчик сжиженного газа объемным методом или наполнять бытовые баллоны через весовую установку до заданной массы. Весовая установка обеспечивает погрешность наполнения баллонов не более 0,1 кг.

Рис. Заправочная станция сжиженных углеводородных газов

Преимущества перед известными аналогами

Перед отечественными - снабжена весовой установкой для заправки бытовых баллонов, управляющей отсечкой газа, поступающего в баллон при достижении им заданной массы.

Стадия освоения

Внедрено в производство

Результаты испытаний

Высокое качество заполнения баллонов и резервуаров сжиженным газом.

Технико-экономический эффект

Внедрение станции исключает на 100% утечку газа во время заправки.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

09.01.2001
