Номер

53-168-01

Наименование проекта

Станок трубогибочный переносной

Назначение

Гибка водогазопроводных труб диаметром 15, 20, 25, 32, 40 мм

Рекомендуемая область применения

Жилищно-эксплаутационные управления.

Описание

Описание к ИЛ № 53-168-01

Результат выполнения конструкторской разработки.

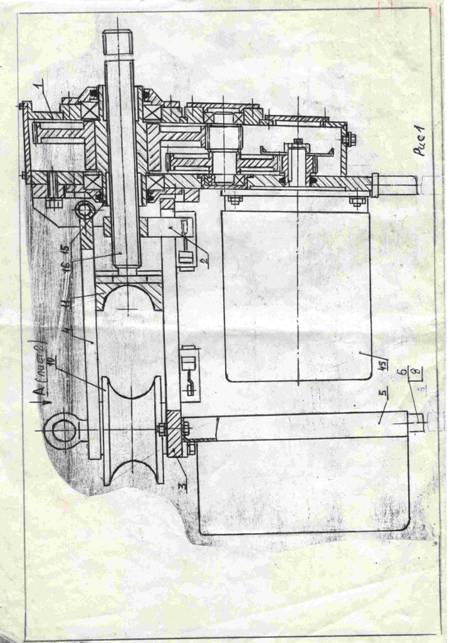

Станок трубогибочный(см. Рис. 1) состоит из сварной подставки 6; редуктора 1, с электродвигателем; опоры 3, на которой крепятся сменные ролики 10; фиксатора 4; колодкиii, электрошкафа 8, который приваривается к подставке 6 при монтаже. На подставку 6 монтируется и приваривается опора 3. На опоре крепится редукторiболтами. Ролики 10 устанавливаются на опору 3, затем опускается фиксатор 4. Крепление роликов 10 происходит винтом 19, шайбой 20 и гайкой 15. Колодкаiiустанавливается на винт 16 на Т-образный паз 36 Н 12.

Привод механизма осуществляется от электродвигателя 45, через редукторiи посредством винтовой передачи (винт 16, гайка 15) преобразуется в поступательное движение колодкиii.

Гибка трубки производится между неподвижными роликами 10 и движущейся колодкойii. Внутренний радиус трубы соответствует радиусу колодкиii. Для определенного размера изгибаемых труб соответствуют определенные ролики (сменные) /2 шт./ и колодка /1 шт./.
